GZ-ARGO-EXP Espansione Ingresso Wireless 868MHz per Sensori Filari, Rilevatori Esterni GZ e OPTEX – Grado 2
Codice prodotto: GZ-ARGO-EXP
GZ-ARGO-EXP – Espansione / trasmettitore universale Wireless 868 MHz per trasformare sensori e rilevatori filari in periferiche radio GZ-ARGO ; Ingresso allarme NO / NC / Pulse + Tamper dedicato ; Uscita 3,3V fino a 10mA per alimentare direttamente rilevatori a basso assorbimento compatibili ; Ideale con sensori esterni GZ universali e rilevatori OPTEX low-power predisposti per trasmettitori wireless ; 3×CR123A con monitoraggio batteria ; Accelerometro anti-rimozione ; AES128 ; Frequency Hopping ; Portata fino a 1.600m ; Integrazione video e sirene ; EN50131 Grado 2.
Descrizione
GZ-ARGO-EXP – Espansione Ingresso Wireless 868 MHz per Sensori Filari e Rilevatori Esterni a Basso Assorbimento – Grado 2
Trasforma un rilevatore filare in una periferica wireless GZ-ARGO
Il GZ-ARGO-EXP è un trasmettitore universale wireless 868 MHz che permette di integrare nel sistema antifurto GZ-ARGO rilevatori, contatti e dispositivi filari dotati di uscita di allarme.
La caratteristica che lo rende particolarmente interessante è la possibilità, con rilevatori compatibili a bassissimo assorbimento, di utilizzare le 3 batterie CR123A del modulo anche per alimentare il sensore collegato. È quindi possibile realizzare una vera periferica completamente wireless anche partendo da un rilevatore universale.
- 1 ingresso allarme universale NO / NC / Pulse.
- 1 ingresso Tamper dedicato NO / NC.
- Uscita 3,3 VDC fino a 10 mA per alimentare rilevatori compatibili a basso consumo.
- Ideale con rilevatori universali GZ a basso assorbimento e sensori professionali predisposti per trasmettitori radio.
- Compatibile, previa verifica delle specifiche del singolo modello, anche con numerosi rilevatori OPTEX a basso assorbimento come le serie progettate per applicazioni wireless.

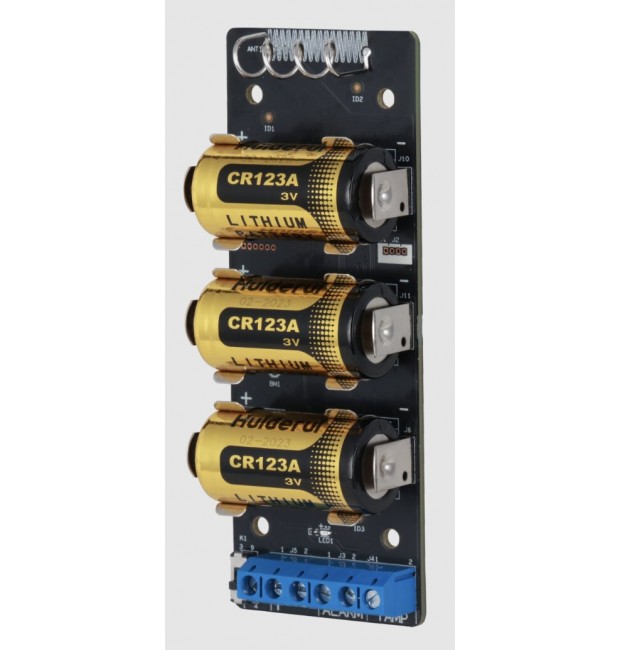

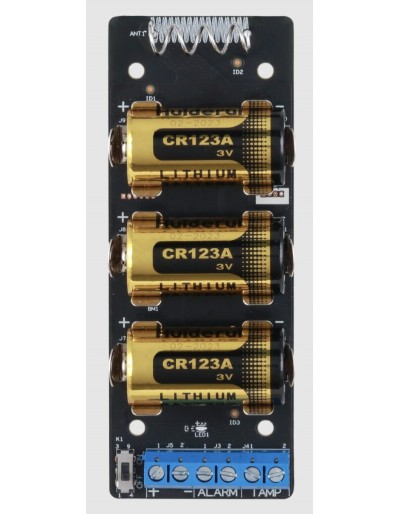

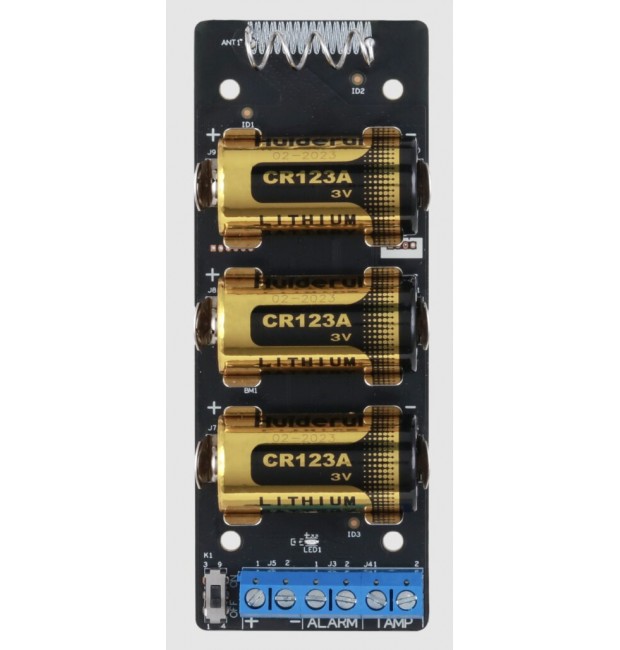

- 3 batterie CR123A con supervisione del livello batteria.
- Accelerometro triassiale anti-rimozione.
- Radio bidirezionale 868.0–868.6 MHz.
- AES128 + Frequency Hopping.
- Portata fino a 1.600 m in campo aperto.
- Collegamento evento a sirene e videosorveglianza.
- EN 50131 – Security Grade 2 – Environmental Class II.
Il GZ-ARGO-EXP amplia enormemente le possibilità del sistema antifurto GZ-ARGO perché permette di trasformare praticamente qualsiasi rilevatore filare dotato di un'uscita di allarme compatibile in una periferica radio supervisionata.
Il modulo viene installato vicino al dispositivo da integrare, acquisisce il suo contatto di allarme e l'eventuale Tamper e trasmette gli eventi alla centrale attraverso la rete radio professionale GZ-ARGO 868 MHz.
Questo significa poter utilizzare rilevatori specialistici, sensori perimetrali, barriere, contatti o dispositivi tecnici anche quando non esiste una loro versione radio nativa compatibile con la centrale.
Con rilevatori progettati per funzionare a bassissimo assorbimento, il vantaggio aumenta ulteriormente: il GZ-ARGO-EXP dispone infatti di una uscita ausiliaria 3,3 VDC fino a 10 mA che può alimentare direttamente il dispositivo collegato. In questa configurazione le tre batterie CR123A diventano la sorgente di alimentazione dell'intero gruppo trasmettitore + rilevatore, consentendo di ottenere una periferica realmente wireless.
Da sensore filare a sensore wireless: senza portare il cavo fino alla centrale
Il principio di funzionamento del GZ-ARGO-EXP è semplice ma estremamente potente.
Il sensore rileva → il suo contatto cambia stato → GZ-ARGO-EXP acquisisce l'evento → l'allarme viene trasmesso via radio alla centrale GZ-ARGO → il sistema può generare notifiche, attivare sirene, associare una telecamera o eseguire le logiche configurate.
Per l'installatore significa poter scegliere il rilevatore più adatto alla protezione senza essere necessariamente vincolato alla disponibilità di una versione radio proprietaria.
Un rilevatore perimetrale, un sensore da esterno, una barriera o qualsiasi altro dispositivo con uscita compatibile può così diventare parte integrante del sistema GZ-ARGO.
Perfetto per rilevatori esterni professionali a basso assorbimento
Una delle applicazioni più interessanti del GZ-ARGO-EXP è l'integrazione di rilevatori da esterno e perimetrali a basso consumo.
GZSECUTEL dispone anche di una propria serie GZ di rilevatori universali a basso assorbimento, particolarmente adatta a questo tipo di utilizzo: il rilevatore può essere installato nel punto da proteggere e collegato direttamente al GZ-ARGO-EXP, che ne acquisisce allarme e sabotaggio e, quando le caratteristiche elettriche lo consentono, può anche fornirgli l'alimentazione.
In questo modo è possibile realizzare protezioni esterne, perimetrali o specialistiche mantenendo tutta la gestione all'interno dell'ecosistema GZ-ARGO.
Un solo gruppo batterie per rilevatore e trasmettitore
Quando il rilevatore collegato può funzionare a 3,3 V con un assorbimento massimo compatibile con i 10 mA disponibili, può essere alimentato direttamente dal GZ-ARGO-EXP. Le 3 CR123A installate nel modulo alimentano quindi sia la comunicazione radio sia il rilevatore esterno, mentre il sistema GZ-ARGO mantiene il monitoraggio del livello della sorgente di alimentazione.
L'autonomia effettiva in questa configurazione dipenderà naturalmente dal consumo del rilevatore utilizzato, dalla frequenza degli eventi e dalla modalità di gestione dell'uscita di alimentazione.
Integrazione con rilevatori OPTEX predisposti per applicazioni wireless
Il GZ-ARGO-EXP è particolarmente interessante anche per gli installatori che utilizzano rilevatori OPTEX, marchio molto diffuso nel settore della protezione perimetrale professionale.
Numerosi rilevatori OPTEX sono disponibili in versioni progettate espressamente per lavorare con trasmettitori wireless di terze parti e presentano consumi estremamente ridotti. In presenza di caratteristiche elettriche compatibili, questi rilevatori possono essere abbinati al GZ-ARGO-EXP per entrare nell'ecosistema radio GZ-ARGO.
Un esempio particolarmente significativo è la famiglia OPTEX VX Infinity. Il modello VXI-RAM, rilevatore PIR da esterno con antimascheramento, accetta un'alimentazione compresa tra 3 e 9 VDC e presenta un assorbimento massimo dichiarato di circa 4 mA a 3 V. Anche il modello dual technology VXI-RDAM utilizza alimentazione 3–9 VDC e presenta un assorbimento massimo dichiarato di circa 8 mA a 3 V.
Valori di questo tipo rientrano nel limite di 10 mA dell'uscita ausiliaria del GZ-ARGO-EXP, rendendo possibile, previa verifica definitiva dello schema e delle specifiche del modello utilizzato, realizzare un gruppo rilevatore + trasmettitore completamente alimentato a batteria.
Compatibilità OPTEX: il riferimento ai rilevatori OPTEX indica la possibilità tecnica di integrazione dei modelli con alimentazione e uscite compatibili. Prima del collegamento è sempre necessario verificare tensione, assorbimento, tipologia delle uscite e specifiche della versione effettivamente utilizzata.
Questa possibilità consente all'installatore di combinare un rilevatore perimetrale professionale OPTEX con l'infrastruttura radio, la supervisione, le notifiche e l'integrazione video offerte dal sistema GZ-ARGO.
Ingresso universale NO, NC oppure Pulse
L'ingresso di allarme esterno può essere configurato secondo tre differenti modalità, consentendo di adattare il GZ-ARGO-EXP a numerose tipologie di uscita.
- NO – Normalmente Aperto: l'evento viene generato alla chiusura del contatto.
- NC – Normalmente Chiuso: l'evento viene generato all'apertura del circuito.
- Pulse – Impulsivo: per dispositivi che generano un segnale impulsivo compatibile.
La tipologia di evento può inoltre essere configurata in funzione dell'applicazione, permettendo alla centrale di distinguere correttamente eventi quali intrusione, emergenza, incendio, gas, medicale o altre segnalazioni previste dal sistema.
Ingresso Tamper separato: anche il sabotaggio viene supervisionato
Oltre al contatto di allarme, il GZ-ARGO-EXP dispone di un secondo ingresso dedicato al Tamper del rilevatore collegato.
Il contatto antisabotaggio può essere configurato come normalmente aperto oppure normalmente chiuso. Questo consente di riportare alla centrale non soltanto l'evento di rilevazione, ma anche un'eventuale apertura o manomissione del sensore esterno.
Un rilevatore professionale collegato al modulo conserva quindi sia la propria informazione di allarme sia la propria protezione antisabotaggio.
Accelerometro triassiale integrato contro spostamento e rimozione
Il GZ-ARGO-EXP dispone inoltre di un accelerometro triassiale interno che può rilevare lo spostamento fisico del modulo.
Quando la funzione è abilitata, il dispositivo controlla il proprio movimento e può generare un evento qualora venga spostato o rimosso in modo significativo.
L'allarme di movimento può essere associato anche alle sirene dell'impianto, aggiungendo un'ulteriore protezione contro i tentativi di sabotaggio.
Alimentazione ausiliaria 3,3 V: il vero vantaggio con i sensori low-power
Il GZ-ARGO-EXP integra un'uscita ausiliaria da 3,3 VDC con corrente massima di 10 mA.
Per un normale rilevatore tradizionale alimentato a 12 V questa uscita non è sufficiente e sarà quindi necessario mantenere un'alimentazione separata. Il prodotto diventa invece particolarmente interessante con dispositivi sviluppati espressamente per l'impiego a batteria o con trasmettitori wireless.
Con un sensore compatibile a bassissimo assorbimento è possibile eliminare anche il cavo di alimentazione, ottenendo un gruppo completamente autonomo.
L'alimentazione esterna può essere configurata in diverse modalità operative:
- Sempre attiva.
- Disabilitata quando l'impianto è disinserito.
- Sempre disabilitata quando il dispositivo esterno utilizza una propria alimentazione.
La possibilità di disattivare l'alimentazione in determinate condizioni può contribuire a ottimizzare il consumo energetico nelle applicazioni compatibili.
Importante: prima di alimentare un dispositivo dall'uscita del GZ-ARGO-EXP verificare sempre che possa funzionare correttamente a 3,3 VDC e che l'assorbimento massimo, comprese eventuali condizioni di allarme o avviamento, non superi 10 mA.
3 batterie CR123A e monitoraggio dello stato energetico
Il modulo utilizza 3 batterie CR123A e il sistema GZ-ARGO ne monitora lo stato, consentendo all'installatore e all'utente di conoscere il livello energetico della periferica.
Quando l'uscita ausiliaria viene utilizzata per alimentare anche il rilevatore esterno, le stesse batterie diventano la sorgente energetica comune dell'intero gruppo. Il monitoraggio della batteria del GZ-ARGO-EXP permette quindi di conoscere lo stato della fonte di alimentazione che mantiene operativo sia il trasmettitore sia il sensore collegato.
In utilizzo standard, senza alimentare periferiche esterne, l'autonomia dichiarata può raggiungere indicativamente 5 anni, oppure circa 4 anni con ingresso configurato in modalità Pulse.
Quando viene alimentato un rilevatore esterno, l'autonomia deve invece essere valutata in funzione del suo reale assorbimento. Più basso è il consumo del sensore, maggiore sarà l'autonomia complessiva.
Applicazioni: dove utilizzare GZ-ARGO-EXP
Le possibilità applicative sono molto ampie. Il modulo è particolarmente indicato ogni volta che è presente un dispositivo dotato di uscita di allarme ma si desidera evitare un collegamento filare fino alla centrale.
- Rilevatori da esterno a basso assorbimento.
- Rilevatori perimetrali GZ universali.
- Rilevatori OPTEX predisposti per trasmettitori wireless.
- PIR e doppia tecnologia con uscita a contatto.
- Barriere infrarosso o altre protezioni perimetrali compatibili.
- Contatti magnetici per porte, finestre, cancelli e portoni.
- Sensori speciali non disponibili in versione radio GZ-ARGO.
- Rilevatori incendio o gas con uscita a contatto compatibile.
- Pulsanti emergenza, panico o soccorso.
- Segnalazioni tecniche provenienti da apparecchiature e impianti.
- Macchinari, quadri o sistemi esterni dai quali acquisire uno stato di allarme.
Perfetto per retrofit e recupero di rilevatori filari esistenti
GZ-ARGO-EXP è molto utile anche nell'ammodernamento di impianti esistenti.
Un rilevatore filare già installato e ancora perfettamente funzionante può essere mantenuto e trasformato in una zona radio GZ-ARGO semplicemente collegandone uscita di allarme e Tamper al modulo.
Questo può evitare opere murarie, nuove canalizzazioni e lunghe tratte di cavo, risultando particolarmente utile in abitazioni finite, negozi, uffici, capannoni e ristrutturazioni.

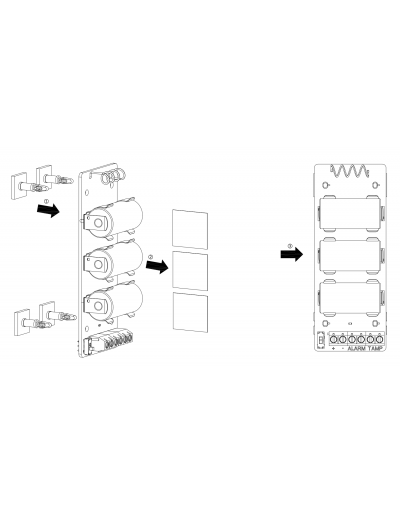

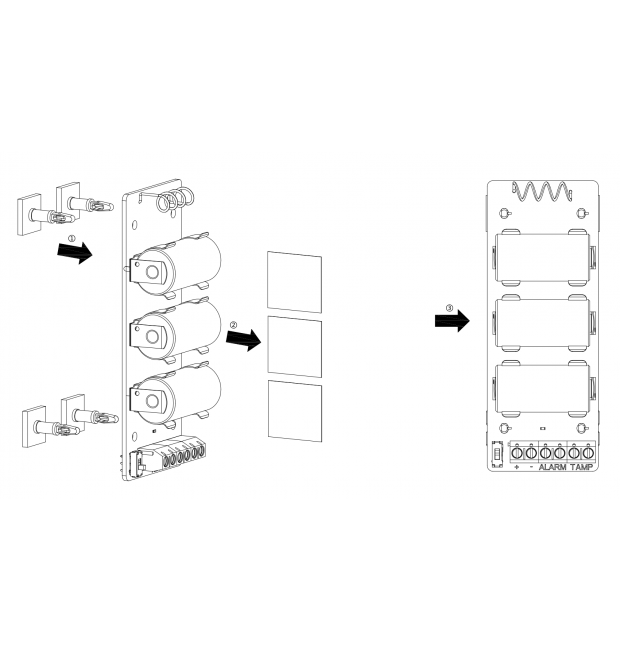

Il modulo può essere installato a superficie oppure, quando gli spazi e le condizioni di installazione lo permettono, anche all'interno del dispositivo di terze parti.
Non un semplice trasmettitore: una vera periferica GZ-ARGO supervisionata
Una volta integrato nell'impianto, il GZ-ARGO-EXP viene gestito come una vera periferica del sistema.
La centrale può supervisionare numerosi parametri tra cui:
- Stato online / offline.
- Livello batteria.
- Qualità del segnale radio.
- Stato ingresso esterno.
- Stato Tamper esterno.
- Allarme movimento del modulo.
- Temperatura.
- Versione firmware.
È inoltre possibile effettuare test della qualità radio direttamente durante l'installazione e utilizzare un ripetitore GZ-ARGO quando necessario per estendere la copertura del sistema.
Radio 868 MHz bidirezionale, AES128 e Frequency Hopping
La comunicazione utilizza la banda professionale 868.0–868.6 MHz con meccanismo bidirezionale.
La portata radio dichiarata arriva fino a 1.600 metri in campo aperto, offrendo grande flessibilità anche in edifici, capannoni e installazioni di dimensioni importanti.
La trasmissione utilizza crittografia AES128 e Frequency Hopping. In presenza di interferenze il sistema può utilizzare altre frequenze disponibili della banda prevista, aumentando robustezza e stabilità della comunicazione.
Integrazione con sirene, video e logiche GZ-ARGO
Il vero vantaggio rispetto a un semplice trasmettitore universale è che l'evento proveniente dal rilevatore entra completamente nelle logiche dell'ecosistema GZ-ARGO.
È possibile configurare il collegamento dell'allarme alle sirene e, negli impianti predisposti per l'integrazione video, associare la zona a uno specifico canale di videosorveglianza.
Un rilevatore perimetrale esterno può quindi generare l'allarme e contemporaneamente richiamare la telecamera che protegge la stessa area, permettendo una verifica video immediata dell'evento.
Sono inoltre disponibili le normali configurazioni della zona, tra cui protezione 24 ore, Home Mode, ritardi di ingresso e uscita e associazione all'area.
Monitoraggio della temperatura
GZ-ARGO-EXP monitora anche la temperatura dell'ambiente nel quale è installato, con campo operativo dichiarato da –10 °C a +55 °C.
È possibile configurare soglie di temperatura minima e massima e generare una segnalazione quando vengono superati i valori impostati.
Security Grade 2 – progettato per sistemi antifurto professionali
GZ-ARGO-EXP è certificato Security Grade 2 ed Environmental Class II secondo gli standard EN 50131 applicabili.
Non si tratta quindi di un semplice accessorio domotico o di un generico trasmettitore radio, ma di un componente sviluppato per essere integrato in un sistema antintrusione professionale supervisionato.
Caratteristiche tecniche GZ-ARGO-EXP
| Ingressi e alimentazione esterna | |
| Ingresso allarme | 1 × ingresso esterno configurabile NO / NC / Pulse |
| Ingresso Tamper | 1 × ingresso antisabotaggio configurabile NO / NC |
| Uscita alimentazione ausiliaria | 3,3 VDC – max 10 mA |
| Gestione uscita alimentazione | Sempre attiva / disabilitata a impianto disinserito / sempre disabilitata |
| Tipologie di allarme | Configurabili in funzione dell'applicazione: intrusione, medicale, incendio, emergenza, gas, Tamper e altre opzioni previste dal sistema |
| Radio | |
| Frequenza | 868.0–868.6 MHz |
| Comunicazione | Bidirezionale |
| Portata | Fino a 1.600 m in campo aperto |
| Crittografia | AES128 |
| Frequency Hopping | Sì |
| Alimentazione | |
| Alimentazione modulo | 3 × CR123A |
| Monitoraggio batteria | Sì |
| Autonomia indicativa modulo | Fino a 5 anni senza alimentazione di periferiche esterne; circa 4 anni con ingresso Pulse. L'autonomia varia se viene alimentato un dispositivo esterno. |
| Funzioni | |
| Accelerometro | Triassiale |
| Allarme spostamento | Sì, configurabile |
| Monitoraggio temperatura | Sì |
| Collegamento sirena | Sì |
| Collegamento allarme-video | Sì, con selezione del canale video nei sistemi compatibili |
| Repeater | Supportato |
| Aggiornamento firmware | Remoto |
| Generali | |
| Scenario | Interno |
| Temperatura operativa | –10 °C / +55 °C |
| Umidità | 10%–90% RH |

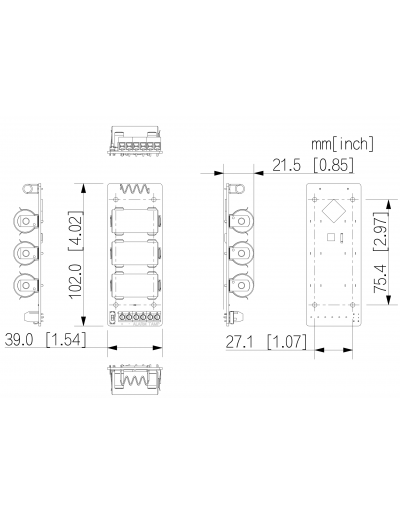

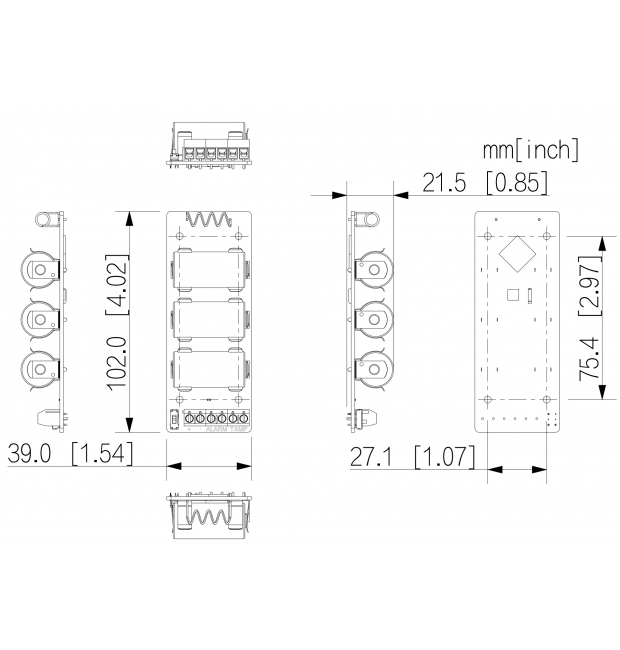

| Dimensioni | 102 × 39 × 21,5 mm |
| Peso netto | 77 g |
| Installazione | A superficie oppure all'interno di dispositivo compatibile |
| Certificazioni | |
| Security Grade | Grade 2 |
| Classe ambientale | Environmental Class II |
| Normative | CE; EN 50131-1; EN 50131-3; EN 50131-6; EN 50131-5-3 |
Domande frequenti su GZ-ARGO-EXP
A cosa serve GZ-ARGO-EXP?
Permette di trasformare un rilevatore o dispositivo filare in una periferica wireless GZ-ARGO, acquisendone il contatto di allarme e l'eventuale Tamper e trasmettendo gli eventi alla centrale attraverso la rete radio 868 MHz.
Può alimentare anche il rilevatore collegato?
Sì, se il rilevatore è compatibile. GZ-ARGO-EXP mette a disposizione un'uscita da 3,3 VDC fino a 10 mA. È quindi ideale per numerosi sensori progettati per funzionamento a batteria e a bassissimo assorbimento. Un dispositivo tradizionale a 12 V richiede invece un'alimentazione separata.
È possibile utilizzare GZ-ARGO-EXP con rilevatori OPTEX?
Sì, diversi rilevatori OPTEX progettati per trasmettitori wireless e alimentazione a basso consumo possono essere integrati, purché tensione, assorbimento e uscita del modello scelto siano compatibili. Alcuni modelli della famiglia OPTEX VX Infinity funzionano con alimentazione da 3 V e presentano consumi compatibili con il limite di 10 mA del modulo.
Posso utilizzarlo con un rilevatore da esterno GZ?
Sì. È particolarmente indicato con i rilevatori universali GZ a basso assorbimento dotati di uscita di allarme compatibile, permettendo di trasformarli in periferiche radio completamente integrate nel sistema GZ-ARGO.
La centrale controlla la batteria?
Sì. Il livello delle 3 batterie CR123A del GZ-ARGO-EXP viene supervisionato. Se le stesse batterie alimentano anche il rilevatore esterno compatibile, il monitoraggio riguarda di fatto la fonte energetica comune che mantiene operativo l'intero gruppo.
Quali tipi di contatto accetta?
L'ingresso di allarme può essere configurato come NO, NC oppure Pulse. È inoltre presente un ingresso Tamper separato configurabile NO oppure NC.
Posso recuperare un vecchio sensore filare?
Sì. Se il rilevatore è ancora idoneo e dispone di un'uscita compatibile, GZ-ARGO-EXP permette di portarne l'allarme alla centrale via radio senza realizzare necessariamente un nuovo collegamento fino alla centrale.
È possibile associare il rilevatore a una telecamera?
Sì. Nei sistemi GZ predisposti per integrazione video, l'evento proveniente dal GZ-ARGO-EXP può essere associato a uno specifico canale di videosorveglianza, permettendo la verifica video dell'allarme.
Qual è la portata radio?
La portata dichiarata raggiunge 1.600 metri in campo aperto. La distanza effettiva varia in funzione di muri, strutture, ostacoli e condizioni radio dell'installazione.
GZ-ARGO-EXP è certificato Grado 2?
Sì. GZ-ARGO-EXP è certificato Security Grade 2 ed Environmental Class II secondo gli standard EN 50131 applicabili.
