GZ-ARGO-R12 Relè Wireless 868MHz 0-36VDC Contatto Pulito per Comandi, Scenari, Segnalazioni e Automazioni Antifurto
Codice prodotto: GZ-ARGO-R12
Modulo relè GZ-ARGO-R12 – Contatto Pulito • Comandi • Scenari • Segnalazioni - BASSA TENSIONE ; Modulo automazione GZ-ARGO con uscita relè NO/NC 0–36 VDC fino a 5 A ; ideale per LED stato impianto, segnalazioni, elettroserrature, consensi e dispositivi ausiliari ; Comando manuale da App e scene legate a inserimento, disinserimento, Home, allarme e programmazioni temporali ; Uscita configurabile stabile o impulsiva ; Ingresso Tamper esterno NO/NC ; Radio 868 MHz bidirezionale AES128 con frequency hopping e supervisione ; portata fino a 1.200 m ; Alimentazione 7–24 VDC ; OTA.
Descrizione
GZ-ARGO-R12 – Modulo Relè Wireless 868 MHz per Comandi, Segnalazioni, Automazioni e Stato Impianto
GZ-ARGO-R12 è un modulo relè wireless 868 MHz progettato per portare un comando GZ-ARGO esattamente nel punto in cui serve, senza dover riportare fisicamente un'uscita cablata fino alla centrale. Può essere utilizzato per LED e segnalazioni di stato impianto, consensi, elettroserrature, piccoli avvisatori, dispositivi ausiliari e numerose automazioni a bassa tensione. Il relè può essere comandato manualmente dall'App oppure associato a scenari di inserimento, disinserimento, modalità Home, allarme e programmazioni temporali. Integra uscita NO/NC, funzionamento stabile o impulsivo, ingresso Tamper esterno, comunicazione bidirezionale 868 MHz AES128 con frequency hopping e portata fino a 1.200 metri in campo aperto.
Un'uscita GZ-ARGO esattamente dove serve
Il vero vantaggio del GZ-ARGO-R12 è la possibilità di creare un'uscita comandata dal sistema senza essere vincolati alla posizione fisica della centrale.
In un impianto tradizionale, quando è necessario portare una segnalazione o un comando in un punto distante, occorre normalmente realizzare un collegamento cablato tra la centrale e il dispositivo da controllare.
Con GZ-ARGO-R12, invece, il modulo comunica direttamente con la centrale attraverso la radio dedicata 868 MHz del sistema GZ-ARGO e può quindi essere installato vicino al dispositivo che deve essere comandato, purché siano disponibili un'alimentazione adeguata e una copertura radio sufficiente.
Questo rende il prodotto particolarmente interessante in abitazioni, ville, uffici, negozi, capannoni, magazzini e impianti articolati, dove può essere necessario portare segnali o comandi in punti lontani senza realizzare nuovi collegamenti fino alla centrale.
Comando manuale dall'App o completamente automatico
GZ-ARGO-R12 non è vincolato a una sola funzione. L'installatore può configurarlo in base alle esigenze reali dell'impianto e decidere se utilizzare l'uscita come comando manuale, come automazione oppure come parte integrante delle logiche di sicurezza.
Il dispositivo può essere comandato direttamente dall'ecosistema GZ-ARGO e l'utente può quindi attivare o disattivare il relè quando necessario, utilizzandolo come un vero e proprio interruttore remoto wireless.
Parallelamente, l'uscita può essere associata agli scenari del sistema e cambiare automaticamente stato in base alle condizioni configurate.
Esempi di scenari:
• Inserimento totale → attivazione di un LED o di una spia di stato;
• Disinserimento → spegnimento della segnalazione;
• Modalità Home → attivazione di una diversa logica di comando;
• Evento di allarme → attivazione di un lampeggiante, segnalatore o dispositivo ausiliario;
• Programmazione oraria → attivazione automatica secondo giorni e orari prestabiliti;
• Comando manuale → attivazione o disattivazione direttamente dall'App.
Il risultato è una periferica estremamente flessibile, perché la funzione finale non viene decisa dal modulo ma dall'applicazione scelta dall'installatore.
LED e segnalazioni di stato impianto
Una delle applicazioni più interessanti in ambito antifurto è la possibilità di creare una segnalazione remota dello stato dell'impianto.
Il GZ-ARGO-R12 può essere installato vicino al punto in cui si desidera collocare un LED, una spia o un segnalatore a bassa tensione. Associando il relè agli scenari di inserimento e disinserimento, il dispositivo collegato può seguire automaticamente lo stato della centrale.
In questo modo è possibile realizzare, ad esempio, una spia di stato presso un ingresso, una porta secondaria, una guardiola, un locale tecnico, un accesso carrabile o un'altra zona distante dalla centrale.
Il vantaggio è evidente: non è necessario portare fino a quel punto un'uscita fisica della centrale, perché il comando viene trasmesso via radio al modulo GZ-ARGO-R12.
Molto più di un semplice LED
La stessa logica può essere utilizzata per numerose altre applicazioni tipiche degli impianti di sicurezza e delle automazioni a bassa tensione.
Grazie al contatto relè NO/NC, GZ-ARGO-R12 può essere utilizzato come interfaccia tra il sistema GZ-ARGO e dispositivi esterni compatibili, trasformando una condizione dell'antifurto in un vero comando elettrico.
Alcune applicazioni possibili:
• LED o spie di stato inserito / disinserito;
• lampeggianti e segnalazioni luminose a bassa tensione;
• piccoli avvisatori acustici compatibili;
• elettroserrature o dispositivi di apertura compatibili con comando impulsivo;
• consensi verso altre apparecchiature dotate di ingresso NO/NC;
• attivazione di dispositivi ausiliari a bassa tensione;
• comando di segnalatori tecnici in locali distanti;
• attivazione automatica di un dispositivo in caso di allarme;
• attivazioni associate a inserimento, disinserimento o modalità Home;
• automazioni programmate secondo fasce orarie;
• comando remoto manuale di un dispositivo installato in un altro punto dell'edificio.
Per l'installatore questo significa poter utilizzare lo stesso prodotto per risolvere esigenze molto differenti, senza introdurre un sistema domotico separato e mantenendo tutto all'interno dell'ecosistema GZ-ARGO.
Contatto pulito NO/NC: massima flessibilità di interfacciamento
GZ-ARGO-R12 utilizza un contatto pulito elettricamente isolato dal circuito di alimentazione del modulo. Questo permette di utilizzare il relè come semplice interfaccia di comando verso apparecchiature esterne compatibili.
L'uscita può essere configurata come Normalmente Aperta (NO) oppure Normalmente Chiusa (NC), adattandosi facilmente a dispositivi con logiche differenti.
Il relè è progettato per applicazioni a bassa tensione e supporta circuiti fino a 0–36 VDC con corrente massima di 5 A.
Il contatto pulito consente inoltre di utilizzare il modulo per fornire un semplice consenso verso sistemi esterni dotati di ingresso compatibile, senza trasferire direttamente la tensione di alimentazione del GZ-ARGO-R12 al dispositivo comandato.
Uscita stabile oppure impulsiva
Il comportamento dell'uscita può essere adattato all'applicazione.
In modalità Steady State il relè mantiene lo stato impostato fino al comando successivo. Questa modalità è ideale per LED, spie, segnalazioni e dispositivi che devono rimanere attivi per tutto il tempo in cui una determinata condizione è presente.
In modalità Pulse, invece, il relè viene attivato per un intervallo temporale configurabile e successivamente torna automaticamente allo stato precedente.
La modalità impulsiva è particolarmente utile per elettroserrature, ingressi di comando, cancelli, sistemi di apertura e apparecchiature che richiedono semplicemente un impulso, sempre nel rispetto delle caratteristiche elettriche dei dispositivi collegati.

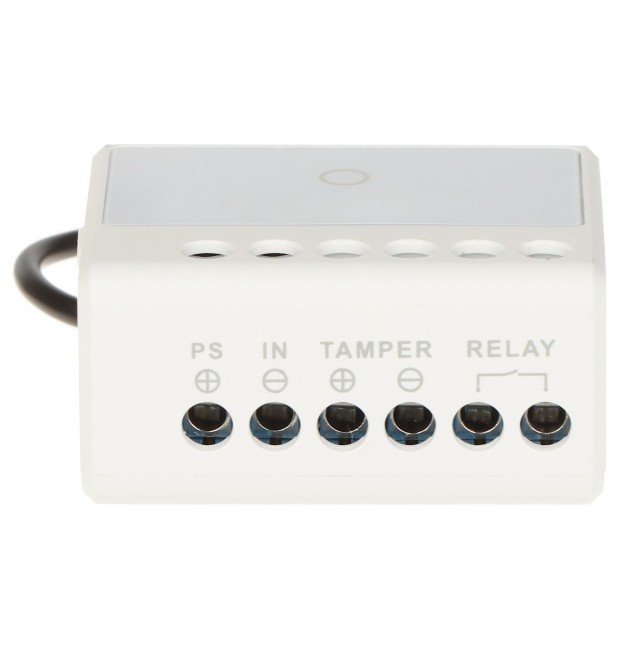

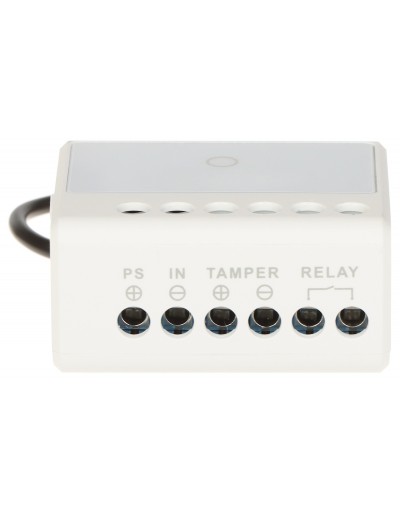

Ingresso Tamper esterno per proteggere l'installazione
Il modulo dispone anche di 1 ingresso dedicato per Tamper esterno configurabile NO/NC.
Questa funzione permette di collegare il contatto antimanomissione di una scatola o di un contenitore nel quale viene installato il GZ-ARGO-R12.
Se il contenitore viene aperto o manomesso, il relativo evento può essere riportato al sistema, aggiungendo un ulteriore livello di protezione all'installazione.
È una funzione particolarmente utile quando il relè viene installato in scatole tecniche, quadri, contenitori separati o punti accessibili.
Il vantaggio di GZ-ARGO: radio dedicata, non Wi-Fi
GZ-ARGO-R12 non nasce come un comune relè smart Wi-Fi, ma come una vera periferica del sistema di sicurezza GZ-ARGO.
La comunicazione con la centrale avviene direttamente nella banda 868.0–868.6 MHz attraverso un collegamento bidirezionale, senza la necessità di avere una rete Wi-Fi disponibile nel punto in cui viene installato il modulo.
La trasmissione utilizza crittografia AES128 e frequency hopping, aumentando stabilità e protezione della comunicazione.
La portata dichiarata raggiunge fino a 1.200 metri in campo aperto, rendendo il dispositivo particolarmente interessante anche in edifici articolati o in installazioni dove il punto di comando si trova lontano dalla centrale.
UN'USCITA GZ-ARGO DOVE VUOI TU
868 MHz • Comunicazione bidirezionale • AES128 • Frequency Hopping • Fino a 1.200 m
Supervisione e test del segnale radio
Il sistema permette di verificare le principali informazioni operative del relè, semplificando installazione e manutenzione.
Dal sistema è possibile controllare lo stato online/offline del dispositivo, il livello della comunicazione radio, la tensione di alimentazione, lo stato dell'uscita e la versione firmware.
Durante l'installazione è inoltre disponibile la funzione di test dell'intensità del segnale, utile per verificare che il punto scelto garantisca una comunicazione affidabile con la centrale.
La documentazione consiglia di installare il modulo in una posizione con una qualità di segnale adeguata prima di completare definitivamente il montaggio.

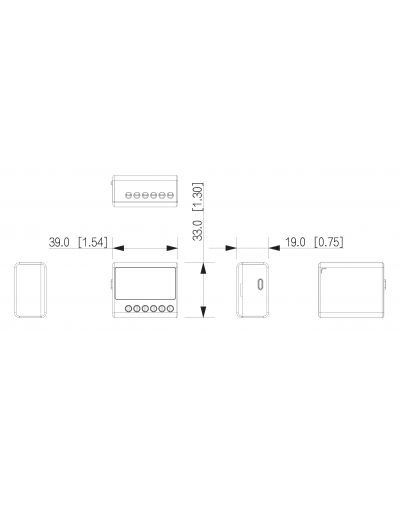

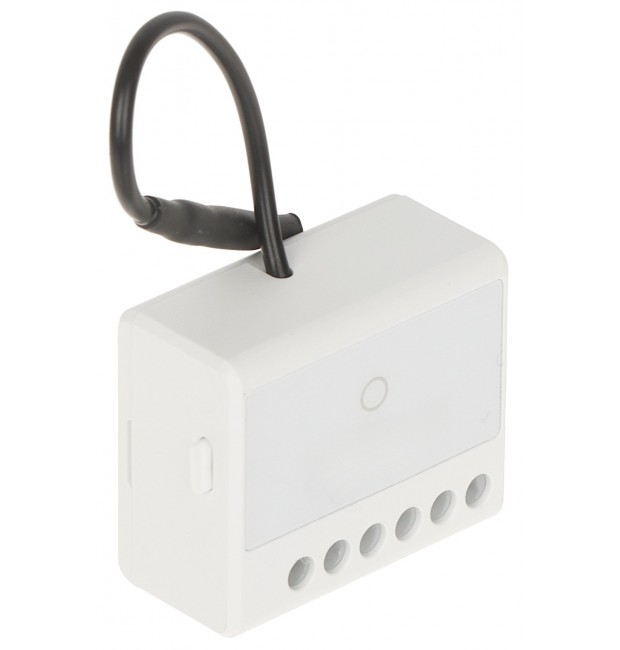

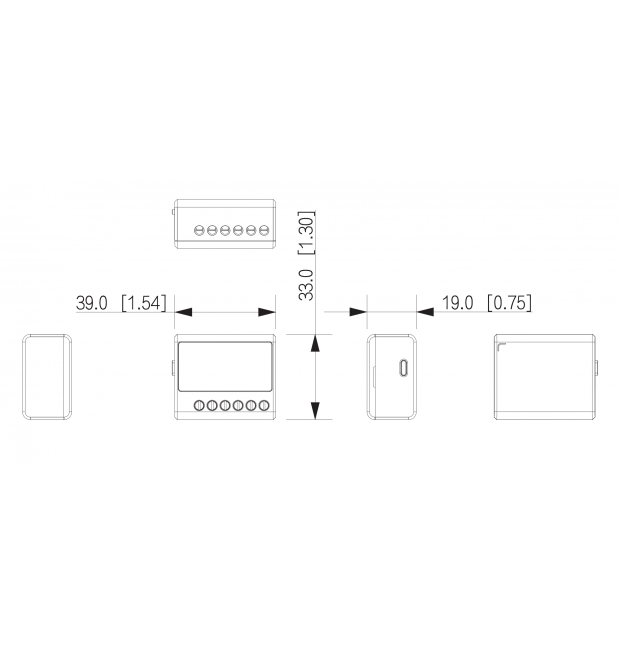

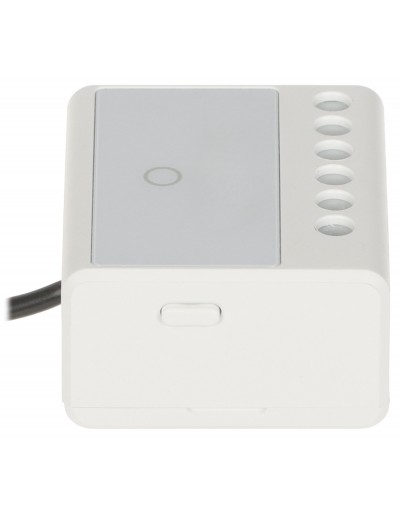

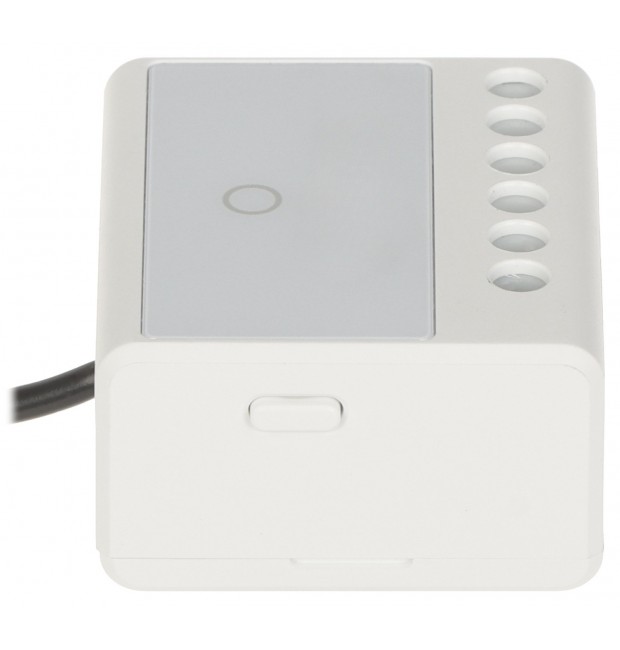

Compatto: appena 39 × 33 × 19 mm
GZ-ARGO-R12 è estremamente compatto: misura solamente 39 × 33 × 19 mm e pesa circa 45 grammi.
Le dimensioni ridotte permettono di installarlo facilmente vicino al dispositivo da comandare, all'interno di una scatola di derivazione sufficientemente profonda, nell'involucro di un'apparecchiatura oppure all'interno di un quadro o vano tecnico.
Proprio questa possibilità di collocarlo fisicamente nel punto più utile è uno degli elementi che rendono GZ-ARGO-R12 particolarmente versatile rispetto a un'uscita tradizionale presente esclusivamente sulla centrale.
Alimentazione 7–24 VDC
Il modulo viene alimentato in corrente continua da 7 a 24 VDC, caratteristica che ne facilita l'integrazione all'interno di numerosi impianti di sicurezza e automazione in bassa tensione.
L'alimentazione del dispositivo è separata elettricamente dal contatto del relè, che lavora come contatto pulito.
Il dispositivo integra inoltre funzioni di protezione contro il surriscaldamento e la sovratensione, contribuendo a migliorare l'affidabilità dell'installazione.
Aggiornamenti firmware OTA via Cloud
GZ-ARGO-R12 supporta gli aggiornamenti firmware tramite Cloud, consentendo di mantenere il dispositivo aggiornato senza dover intervenire fisicamente sul modulo.
Questa funzione permette al dispositivo di rimanere integrato nel ciclo di aggiornamento dell'ecosistema GZ-ARGO e semplifica la gestione nel tempo dell'impianto.
Caratteristiche tecniche principali
| Codice prodotto | GZ-ARGO-R12 |
| Tipologia | Modulo relè wireless 868 MHz per sistemi GZ-ARGO |
| Alimentazione | 7–24 VDC |
| Uscita relè | 1 relè NO/NC |
| Tipologia contatto | Contatto pulito elettricamente isolato dall'alimentazione del modulo |
| Capacità uscita | 0–36 VDC / max 5 A |
| Modalità uscita | Stabile (Steady State) / Impulsiva (Pulse) |
| Durata impulso | Configurabile in modalità Pulse |
| Ingresso Tamper | 1 ingresso esterno NO/NC |
| Scenari | Inserimento / disinserimento / Home / allarme / programmazione temporale |
| Comando remoto | Sì – tramite ecosistema GZ-ARGO |
| Frequenza radio | 868.0–868.6 MHz |
| Comunicazione | Bidirezionale |
| Crittografia | AES128 |
| Frequency hopping | Sì |
| Portata radio | Fino a 1.200 m in campo aperto |
| Test segnale | Sì |
| Supervisione | Stato online/offline, livello segnale, tensione di ingresso, stato uscita e firmware |
| Protezione | Surriscaldamento e sovratensione |
| Temperatura operativa | -10 °C / +55 °C – uso interno |
| Umidità operativa | 10%–90% RH |
| Dimensioni | 39 × 33 × 19 mm |
| Peso netto | 45 g |
| Materiale | PC + ABS |
| Installazione | Scatola di derivazione profonda / involucro apparecchiatura / quadro o vano tecnico |
| Aggiornamento firmware | OTA / Cloud |
| Certificazione | CE |
Domande frequenti
A cosa serve GZ-ARGO-R12?
Serve per creare un comando o una segnalazione wireless in un punto dell'impianto distante dalla centrale. Può essere utilizzato, ad esempio, per LED di stato, consensi, dispositivi ausiliari, elettroserrature, segnalatori e automazioni a bassa tensione.
Può indicare se l'impianto è inserito o disinserito?
Sì. Il relè può essere associato agli scenari di inserimento e disinserimento e comandare, ad esempio, una spia o un LED a bassa tensione che segue automaticamente lo stato dell'impianto.
Il relè può essere comandato manualmente?
Sì. Oltre alle automazioni e agli scenari, l'uscita può essere comandata direttamente dall'ecosistema GZ-ARGO e utilizzata come interruttore remoto per il dispositivo collegato.
L'uscita può funzionare a impulso?
Sì. GZ-ARGO-R12 supporta sia il funzionamento stabile sia quello impulsivo. In modalità Pulse è possibile configurare la durata dell'impulso.
Può comandare un'elettroserratura?
Può essere utilizzato per comandare un dispositivo compatibile con le caratteristiche elettriche dell'uscita, anche in modalità impulsiva. È necessario verificare che tensione, corrente e modalità di collegamento dell'elettroserratura siano compatibili con il relè.
Il contatto del relè è pulito?
Sì. L'uscita è un contatto pulito elettricamente isolato dal circuito di alimentazione del dispositivo ed è configurabile NO oppure NC.
Quali tensioni può comandare?
L'uscita relè è destinata ad applicazioni in bassa tensione e supporta circuiti fino a 0–36 VDC con corrente massima di 5 A.
Deve essere installato vicino alla centrale?
No. Uno dei principali vantaggi è proprio la possibilità di installarlo vicino al dispositivo da comandare, compatibilmente con la disponibilità dell'alimentazione e con un adeguato livello di segnale radio.
Serve una rete Wi-Fi vicino al relè?
No per la comunicazione tra modulo e centrale. GZ-ARGO-R12 utilizza la radio dedicata 868 MHz dell'ecosistema GZ-ARGO, con portata dichiarata fino a 1.200 metri in campo aperto.
Il modulo dispone di Tamper?
Il dispositivo dispone di 1 ingresso per Tamper esterno NO/NC, utile per supervisionare l'apertura o la manomissione del contenitore nel quale viene installato.
Il sistema controlla se il relè è raggiungibile?
Sì. Il sistema permette di verificare lo stato online/offline, la qualità del segnale radio, la tensione di alimentazione, lo stato dell'uscita e la versione firmware.
Come può essere installato?
Grazie alle dimensioni di soli 39 × 33 × 19 mm, il modulo può essere installato in una scatola di derivazione sufficientemente profonda, nell'involucro di un'apparecchiatura oppure all'interno di un quadro o vano tecnico.
