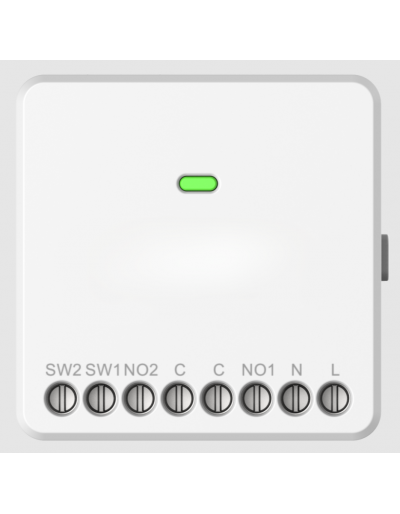

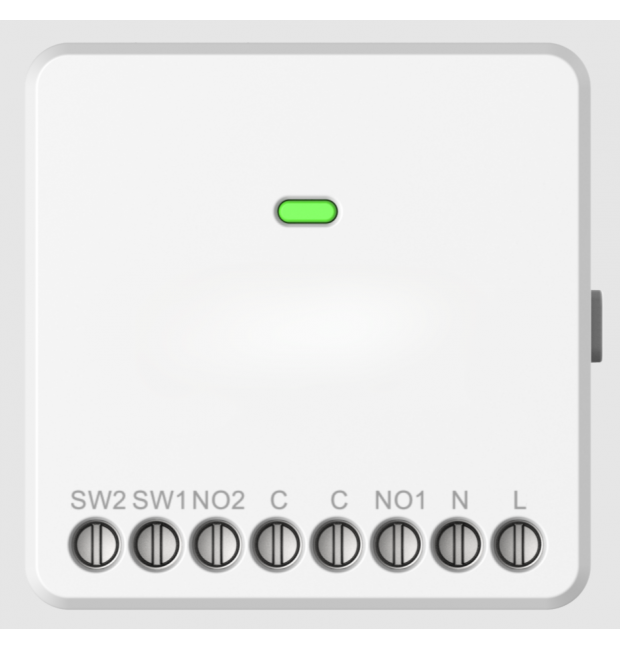

GZ-ARGO-R220 Relè Wireless 230V 2 Canali per Tapparelle Serrande Automazioni e Controllo Consumi
Codice prodotto: GZ-ARGO-R220
Relè wireless interbloccato GZ-ARGO-R220 – 2 Canali • Tapparelle • Posizione • Consumi - Modulo automazione GZ-ARGO con 2 uscite relè indipendenti AC/DC + 2 ingressi locali SW1/SW2 ; modalità dedicata tapparelle e serrande motorizzate con interblocco, autocalibrazione e riconoscimento percentuale della posizione ; controllo remoto e scene legate allo stato dell'allarme ; monitoraggio tensione, corrente, potenza ed energia ; radio 868 MHz bidirezionale AES128, frequency hopping, jamming detection e supervisione ; portata fino a 1.600 m ; 100–240 Vac ; OTA.
Descrizione
GZ-ARGO-R220 – Relè Wireless Interbloccato 230V 2 Canali per Tapparelle, Serrande, Automazioni e Controllo Consumi
GZ-ARGO-R220 è un relè wireless interbloccato a doppio canale progettato per estendere il sistema di sicurezza GZ-ARGO alla gestione intelligente dell'impianto elettrico. Può comandare 2 dispositivi indipendenti AC oppure DC oppure gestire in modo evoluto tapparelle, serrande avvolgibili e sistemi oscuranti motorizzati, con autocalibrazione della corsa e riconoscimento della posizione. Integra 2 ingressi per comando locale, controllo remoto, monitoraggio di tensione, corrente, potenza ed energia, scenari automatici e radio professionale 868 MHz bidirezionale AES128 con frequency hopping, rilevamento jamming e portata fino a 1.600 metri. Non un semplice relè smart, ma una vera periferica di automazione integrata nell'ecosistema di sicurezza GZ-ARGO.
Un unico modulo, due modi di lavorare
Il GZ-ARGO-R220 può essere utilizzato in due modalità completamente differenti, permettendo all'installatore di adattarlo alle necessità dell'impianto.
In modalità relè, le due uscite lavorano separatamente e possono controllare in modo indipendente due diversi dispositivi elettrici. In modalità tapparella / serranda avvolgibile, invece, i due canali vengono interbloccati e coordinati dal sistema per comandare correttamente le due direzioni di un motore: salita e discesa.
Questa doppia modalità rende il modulo estremamente versatile: lo stesso prodotto può essere utilizzato come doppio attuatore oppure come controller evoluto per motori bidirezionali.

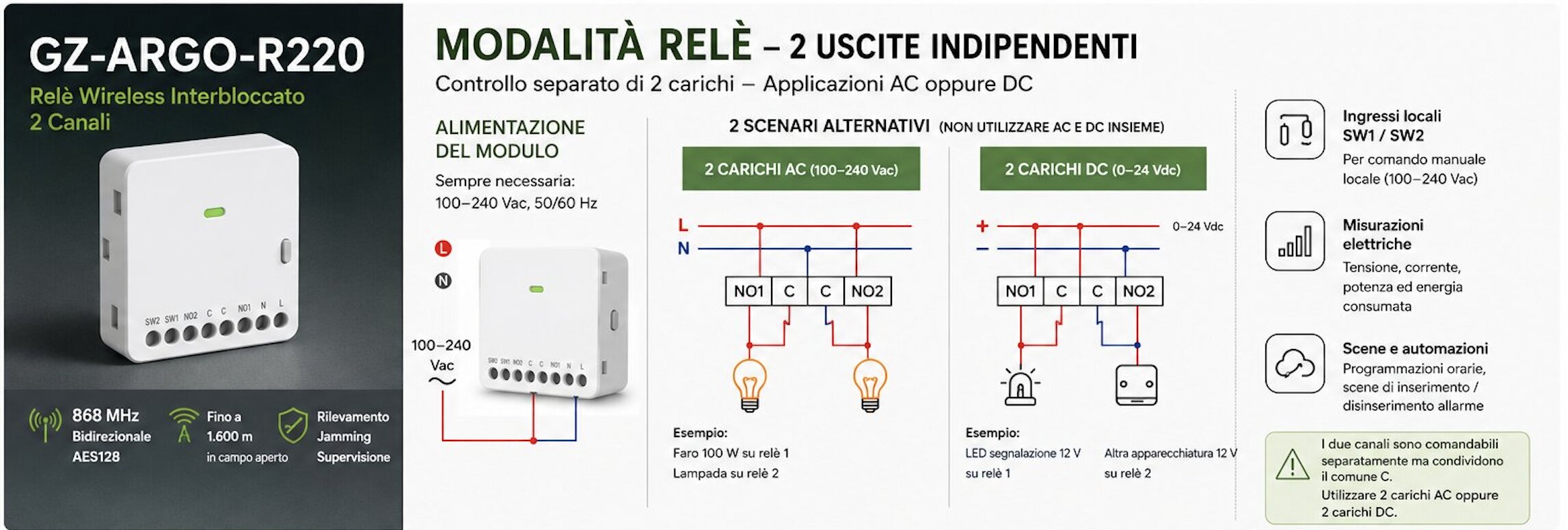

Come si alimenta e come si usano realmente le uscite
Il modulo GZ-ARGO-R220 deve sempre essere alimentato a 100–240 Vac sui morsetti L e N. La tensione di rete alimenta l'elettronica interna e la parte radio del dispositivo.
Le due uscite relè NO1 e NO2, invece, possono essere utilizzate per comandare due carichi AC oppure due carichi DC fino a 24 V. I due canali sono comandabili separatamente, ma fanno riferimento a un comune condiviso C.
Esempio pratico con carichi 230 Vac:
Il modulo viene alimentato a 230 Vac sui morsetti L e N. Sul circuito di uscita è possibile comandare, ad esempio, un faro da 100 W sul relè 1 e una seconda lampada sul relè 2. I due carichi vengono gestiti in modo completamente indipendente: il relè 1 può essere acceso mentre il relè 2 resta spento, e viceversa.
Esempio pratico con carichi 12 VDC:
Il modulo continua ad essere alimentato a 230 Vac sui morsetti L e N, ma sulle uscite viene portata un'alimentazione esterna a 12 VDC. Il positivo dei 12 V viene collegato al comune C e le due uscite NO1 e NO2 possono comandare separatamente, ad esempio, un lampeggiante LED 12 V sul canale 1 e un'altra apparecchiatura 12 VDC sul canale 2.
Importante:
Le uscite devono essere considerate come appartenenti alla stessa tipologia di circuito: due carichi AC oppure due carichi DC. Non va quindi interpretato il modulo come due relè galvanicamente indipendenti con due comuni separati per gestire contemporaneamente, ad esempio, un carico 230 Vac su un canale e un carico 12 VDC sull'altro.
Questa distinzione è particolarmente importante perché separa chiaramente la tensione di alimentazione del modulo dalla tensione commutata dalle uscite relè. Il dispositivo resta sempre alimentato a 100–240 Vac, mentre i contatti di uscita possono essere utilizzati per comandare carichi AC oppure DC entro i limiti previsti.

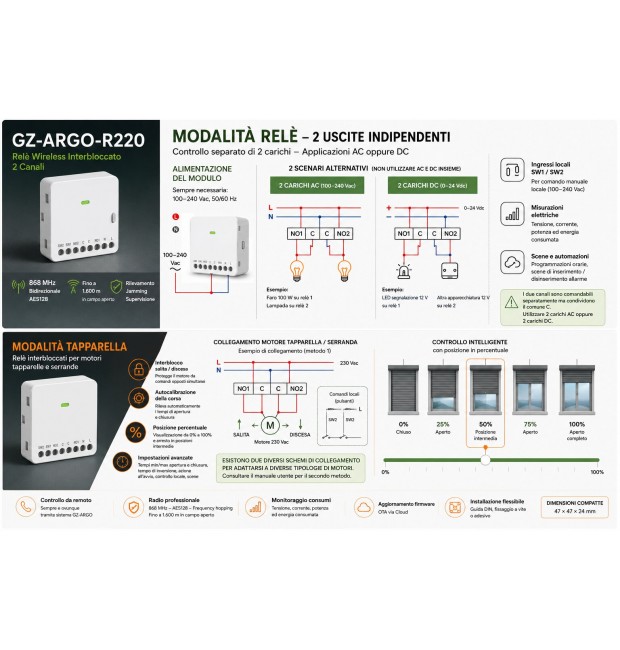

Modalità relè: 2 uscite indipendenti per dispositivi AC o DC
In modalità generale le 2 uscite relè NO1 e NO2 possono essere comandate indipendentemente e utilizzate per controllare due carichi differenti.
Il modulo può gestire sia carichi in corrente alternata sia carichi in corrente continua, aumentando notevolmente le possibilità di integrazione all'interno di un impianto.
È quindi possibile utilizzare GZ-ARGO-R220 per comandare, ad esempio, illuminazione, circuiti elettrici, apparecchiature, lampeggianti, segnalatori o altri dispositivi compatibili, creando scenari che possono essere richiamati manualmente oppure associati allo stato del sistema GZ-ARGO.
Per i carichi in corrente alternata il dispositivo supporta fino a 10 A sul singolo canale e fino a 16 A complessivi utilizzando entrambi i canali. Sono inoltre previste applicazioni in bassa tensione DC fino a 24 VDC, nel rispetto dei limiti elettrici previsti dal dispositivo.

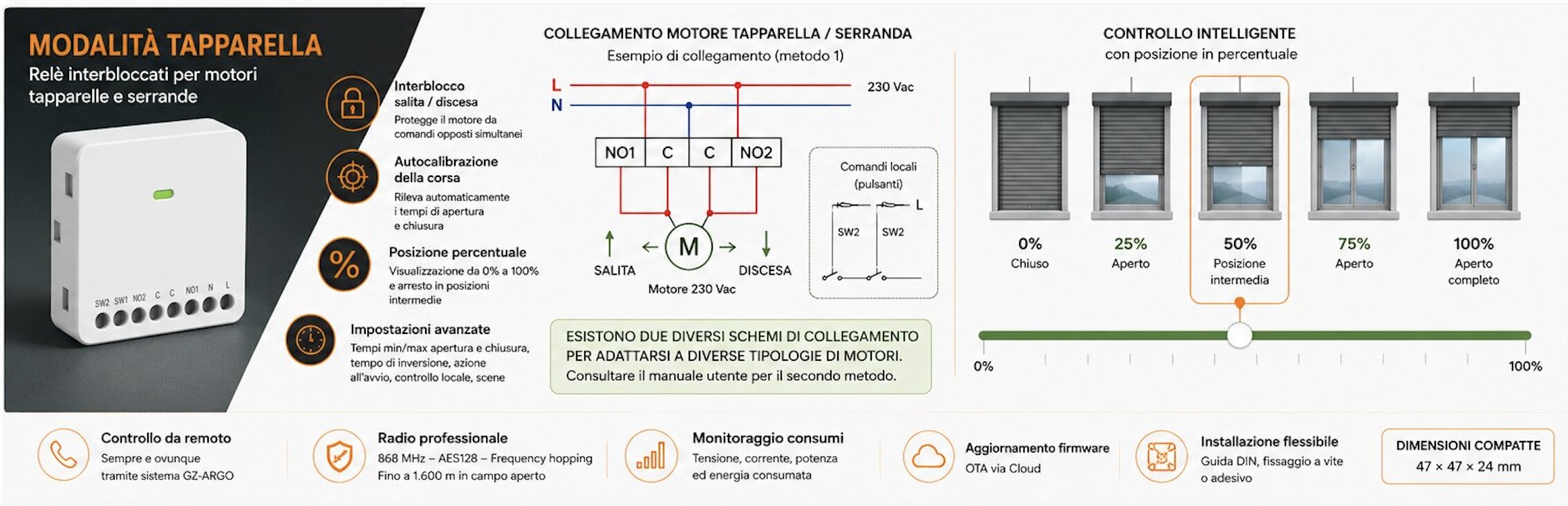

Tapparelle e serrande: relè interbloccati per proteggere e controllare il motore
Nella modalità dedicata alle tapparelle e alle serrande avvolgibili, i due canali non vengono più trattati come semplici uscite indipendenti. Il sistema li gestisce in maniera coordinata e interbloccata per comandare correttamente le due direzioni del motore.
Un'uscita viene utilizzata per la salita e l'altra per la discesa, impedendo la gestione contemporanea delle due direzioni e rendendo il modulo adatto alla realizzazione di una vera automazione per oscuranti motorizzati.
La documentazione prevede inoltre due differenti schemi di collegamento per la modalità serranda avvolgibile, permettendo all'installatore di adattare il cablaggio alla configurazione del motore e dei comandi locali presenti nell'impianto.
Non solo aperta o chiusa: autocalibrazione e posizione percentuale
Uno dei punti di forza più interessanti del GZ-ARGO-R220 è la capacità di andare oltre il semplice comando SU / STOP / GIÙ.
Quando viene attivata la modalità tapparella, il sistema esegue una procedura di autocalibrazione della corsa, acquisendo il tempo necessario al motore per completare l'apertura e la chiusura.
Una volta calibrato, il dispositivo è in grado di riconoscere la posizione dell'oscurante e visualizzarne il grado di apertura in percentuale.
Questo significa che la tapparella non deve necessariamente essere tutta aperta o tutta chiusa: può essere arrestata e gestita anche in posizioni intermedie, permettendo scenari come 25%, 50%, 70% o altra percentuale desiderata in funzione della configurazione.
La parzializzazione permette di creare automazioni molto più evolute per privacy, gestione della luce naturale, comfort, protezione solare e sicurezza.
Sono inoltre configurabili i tempi massimi e minimi di apertura e chiusura, il tempo di attesa prima dell'inversione del movimento e il comportamento da eseguire dopo il ripristino dell'alimentazione.
Tapparelle, serrande e oscuranti diventano parte del sistema di sicurezza
Il vero valore del GZ-ARGO-R220 emerge quando l'automazione viene collegata allo stato dell'impianto di allarme.
La gestione di tapparelle e carichi elettrici non avviene tramite un sistema domotico separato, ma può diventare parte delle scene e delle logiche dell'ecosistema GZ-ARGO.
Esempi di scenari:
• Inserimento totale → chiusura automatica delle tapparelle;
• Disinserimento mattutino → apertura degli oscuranti;
• Scenario giorno → tapparelle aperte al 70%;
• Scenario privacy → oscuranti portati automaticamente a una posizione intermedia;
• Uscita dall'edificio → spegnimento di illuminazione o circuiti selezionati;
• Rientro → attivazione automatica di luci o dispositivi;
• Programmazione oraria → apertura o chiusura automatizzata di tapparelle e serrande.
Un'installazione GZ-ARGO può quindi evolvere progressivamente da sistema antintrusione a ecosistema integrato di sicurezza e automazione.
Comando locale + controllo remoto: nessun compromesso nell'utilizzo quotidiano

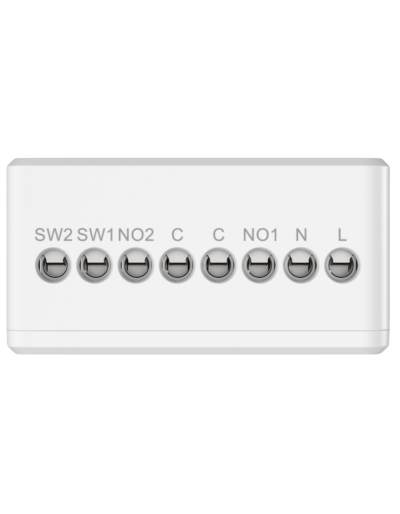

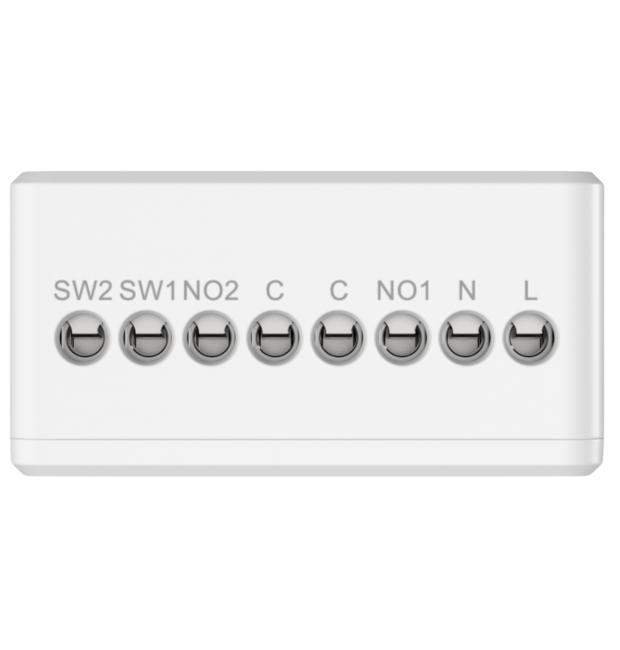

GZ-ARGO-R220 dispone di 2 ingressi SW1 e SW2 dedicati ai comandi manuali locali.
Questo permette di mantenere i normali pulsanti o interruttori presenti nell'impianto: l'utente può continuare a utilizzare fisicamente la luce, la tapparella o il dispositivo come ha sempre fatto, mentre parallelamente diventano disponibili il controllo remoto e le automazioni GZ-ARGO.
Per l'installatore è un vantaggio importante soprattutto nella riqualificazione di impianti esistenti, perché è possibile aggiungere funzioni intelligenti senza obbligare l'utente a cambiare completamente le proprie abitudini.
Il vantaggio di GZ-ARGO: automazione con radio da sistema di sicurezza
Un tradizionale relè smart domestico viene generalmente connesso direttamente alla rete Wi-Fi. GZ-ARGO-R220 nasce invece come periferica dell'ecosistema di sicurezza GZ-ARGO e comunica direttamente con la centrale tramite radio dedicata nella banda 868.0–868.6 MHz.
La comunicazione è bidirezionale, protetta mediante crittografia AES128 e utilizza frequency hopping per migliorare stabilità e affidabilità del collegamento. È inoltre presente il rilevamento delle interferenze / jamming.
Il sistema può controllare lo stato online/offline del modulo e visualizzare la qualità della comunicazione radio. Durante l'installazione è inoltre possibile effettuare un vero test dell'intensità del segnale.
La portata dichiarata raggiunge fino a 1.600 metri in campo aperto, caratteristica che rende questa architettura particolarmente interessante in ville, capannoni, uffici, attività commerciali, magazzini ed edifici articolati, dove la copertura di un comune dispositivo Wi-Fi potrebbe essere problematica.
PIÙ DI UN SEMPLICE RELÈ SMART
868 MHz • Comunicazione bidirezionale • AES128 • Frequency Hopping • Jamming Detection • Supervisione • Fino a 1.600 m
Controllo dei consumi direttamente dal relè
GZ-ARGO-R220 non si limita ad aprire e chiudere un contatto. Il dispositivo integra il rilevamento della potenza e mette a disposizione diversi parametri elettrici del carico collegato.
Dal sistema è possibile consultare tensione di ingresso, corrente assorbita, potenza istantanea ed energia elettrica consumata.
Questo permette di utilizzare il relè non soltanto come attuatore ma anche come strumento di monitoraggio del funzionamento e dei consumi dell'apparecchiatura gestita.
La corrente minima rilevabile è superiore a circa 100 mA e il valore dell'energia accumulata può essere azzerato quando necessario.
Controllo remoto e scene automatiche
Le uscite possono essere comandate anche da remoto attraverso l'ecosistema GZ-ARGO, rendendo possibile verificare e modificare lo stato dei dispositivi senza essere fisicamente presenti nell'edificio.
La vera evoluzione arriva però attraverso le scene automatiche. Il relè può essere inserito in logiche associate all'inserimento e al disinserimento dell'impianto oppure in scene temporizzate e programmate.
In questo modo un singolo comando può coordinare contemporaneamente sicurezza, tapparelle, illuminazione e altri carichi elettrici, semplificando l'utilizzo dell'intero impianto.
Monitoraggio temperatura e diagnostica
Il modulo rende disponibile anche la temperatura rilevata dal dispositivo, oltre alle informazioni diagnostiche relative alla comunicazione e allo stato operativo.
Dal sistema possono essere verificati temperatura, intensità segnale, stato online/offline, tensione, corrente, potenza, energia consumata e versione firmware.
È inoltre possibile configurare soglie di temperatura minima e massima per generare una segnalazione in caso di superamento dei valori impostati.

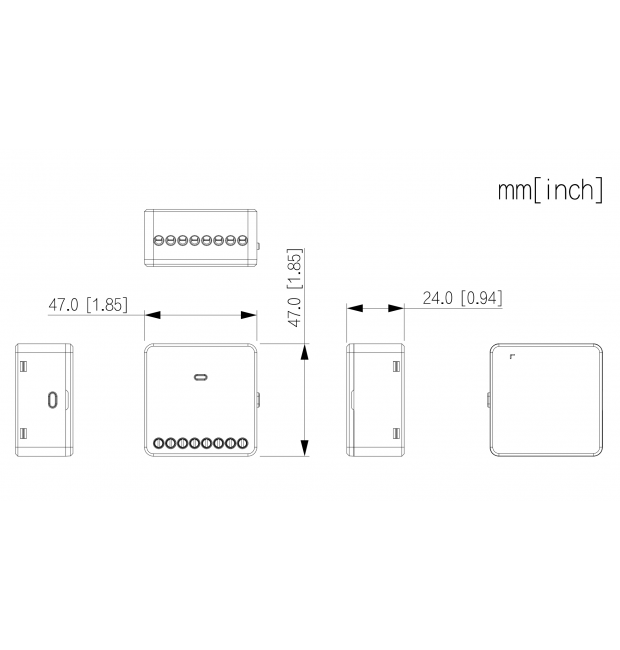

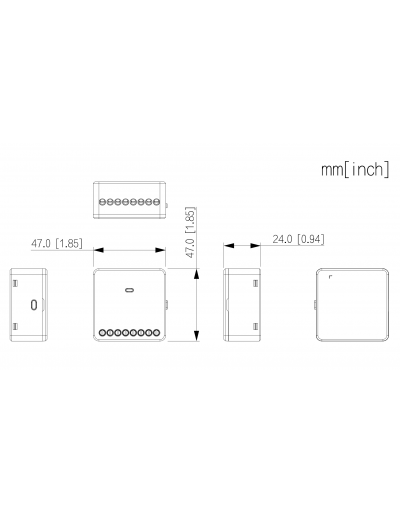

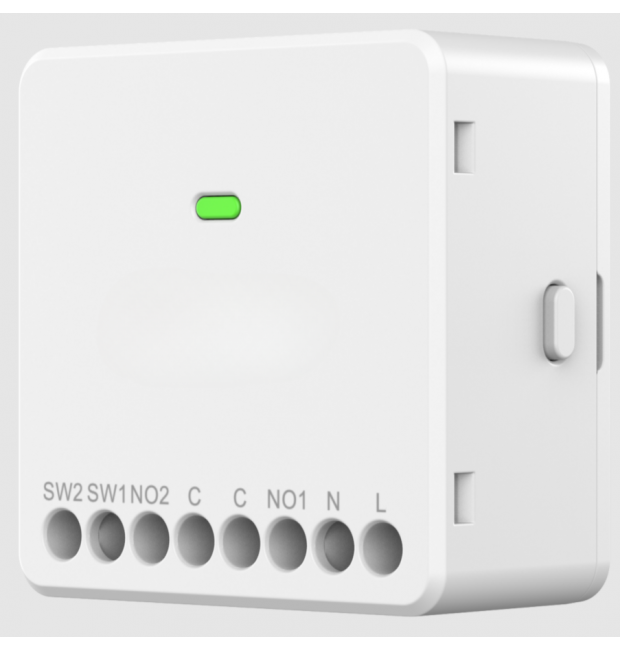

Compatto: 47 × 47 × 24 mm
Tutte queste funzioni sono racchiuse in un dispositivo estremamente compatto: appena 47 × 47 × 24 mm e circa 57 grammi di peso.
Le dimensioni ridotte permettono di integrare facilmente GZ-ARGO-R220 in scatole di derivazione sufficientemente profonde, quadri elettrici o all'interno di apparecchiature compatibili.

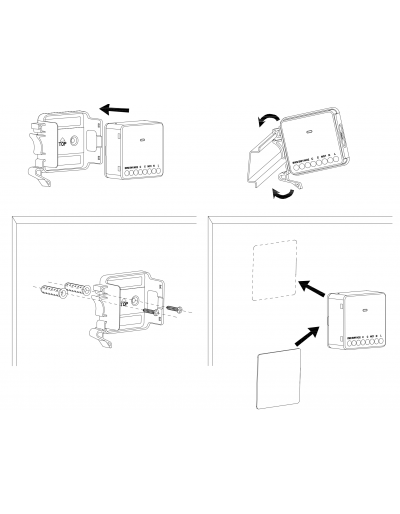

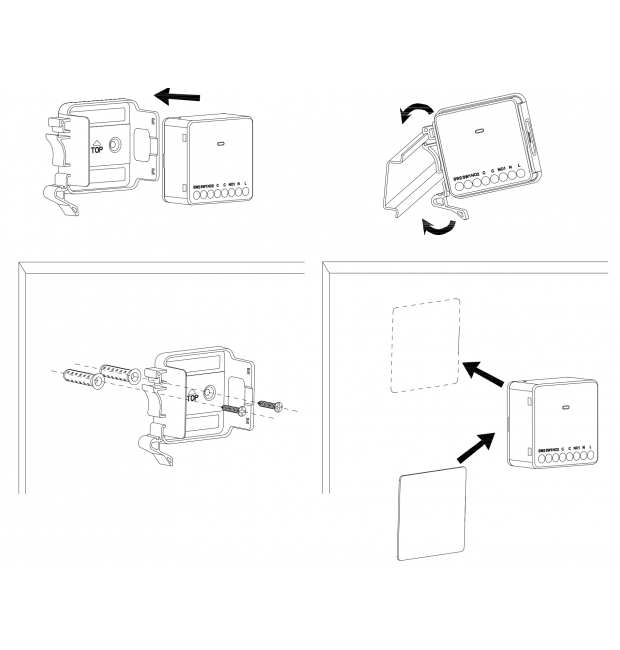

Tre differenti sistemi di installazione
Per adattarsi alle diverse condizioni di installazione, il modulo supporta tre differenti sistemi di fissaggio:
• montaggio su guida DIN tramite staffa;
• fissaggio a vite tramite staffa;
• fissaggio adesivo senza foratura.
La staffa consente quindi di utilizzare lo stesso dispositivo sia all'interno di un quadro elettrico sia in installazioni più tradizionali a parete o all'interno di vani tecnici.
Aggiornamenti firmware OTA via Cloud
GZ-ARGO-R220 supporta gli aggiornamenti firmware OTA tramite Cloud, consentendo di mantenere il dispositivo aggiornato senza interventi fisici sul modulo.
Il sistema prevede inoltre il ripristino automatico qualora l'aggiornamento cloud non venga completato correttamente.
Caratteristiche tecniche principali
| Codice prodotto | GZ-ARGO-R220 |
| Tipologia | Relè wireless interbloccato a doppio canale |
| Alimentazione modulo | 100–240 Vac, 50/60 Hz |
| Modalità operative | Doppio relè indipendente / tapparella-serranda motorizzata |
| Ingressi comando locale | 2 – SW1 / SW2 |
| Uscite | 2 relè – NO1 / NO2 con comune condiviso C |
| Carichi AC | 100–240 Vac / fino a 10 A singolo canale / 16 A complessivi |
| Carichi DC | 0–24 VDC ±10% / fino a 10 A singolo canale / 16 A complessivi |
| Uso AC / DC | 2 carichi AC oppure 2 carichi DC; i canali sono indipendenti nel comando ma condividono il comune C |
| Interblocco motore | Sì – modalità tapparella / serranda |
| Autocalibrazione tapparella | Sì |
| Riconoscimento posizione | Sì – visualizzazione percentuale apertura dopo calibrazione |
| Posizioni intermedie | Sì – parzializzazione dell'apertura |
| Monitoraggio elettrico | Tensione, corrente, potenza ed energia consumata |
| Corrente minima rilevabile | > 100 mA |
| Frequenza radio | 868.0–868.6 MHz |
| Comunicazione | Bidirezionale |
| Crittografia | AES128 |
| Frequency hopping | Sì |
| Rilevamento jamming | Sì |
| Supervisione | Stato online/offline e livello segnale |
| Portata radio | Fino a 1.600 m in campo aperto |
| Consumo proprio | 0,5 W |
| Temperatura operativa | -10 °C / +40 °C |
| Umidità | 10%–90% RH |
| Dimensioni | 47 × 47 × 24 mm |
| Peso netto | 57 g |
| Installazione | Guida DIN tramite staffa / staffa con viti / adesivo |
| Aggiornamento firmware | OTA / Cloud |
| Certificazione | CE |
Domande frequenti
Il modulo può essere alimentato a 12 o 24 VDC?
No. Il GZ-ARGO-R220 deve essere alimentato a 100–240 Vac sui morsetti L e N. I valori 0–24 VDC si riferiscono ai carichi che possono essere commutati dalle uscite relè, non all'alimentazione del modulo.
Posso comandare dispositivi a 12 o 24 VDC?
Sì. Il modulo resta alimentato a 100–240 Vac, mentre sulle uscite relè può essere portata un'alimentazione esterna in corrente continua fino a 24 VDC. In questo modo NO1 e NO2 possono comandare separatamente due dispositivi DC compatibili.
Posso collegare un carico 230 Vac su NO1 e un carico 12 VDC su NO2?
No. Le due uscite sono indipendenti nel comando, ma utilizzano un comune C condiviso. Il modulo va quindi configurato per comandare due carichi AC oppure due carichi DC appartenenti alla stessa tipologia di circuito.
Perché viene definito relè interbloccato?
In modalità tapparella i due canali vengono coordinati per comandare le due direzioni del motore, salita e discesa. Questa gestione permette di utilizzare correttamente le due uscite come controller di una tapparella o serranda motorizzata.
Può comandare due dispositivi differenti?
Sì. In modalità relè le due uscite lavorano indipendentemente e possono comandare due dispositivi distinti appartenenti allo stesso circuito AC oppure DC.
La tapparella può essere fermata a metà?
Sì. Dopo la procedura di autocalibrazione, il sistema riconosce la posizione della tapparella e può visualizzarne il grado percentuale di apertura, permettendo la gestione anche di posizioni intermedie.
È necessaria una rete Wi-Fi vicino al relè?
No per la comunicazione tra relè e centrale. GZ-ARGO-R220 utilizza la radio dedicata 868 MHz del sistema GZ-ARGO, con portata dichiarata fino a 1.600 metri in campo aperto.
Posso mantenere i normali pulsanti a parete?
Sì. Il dispositivo dispone di due ingressi SW1 e SW2 per il comando manuale locale, permettendo di affiancare il controllo tradizionale alle funzioni remote e automatiche.
Il relè può misurare il consumo del dispositivo collegato?
Sì. Il sistema permette di visualizzare tensione, corrente, potenza istantanea ed energia elettrica consumata.
Può seguire automaticamente lo stato dell'allarme?
Può essere utilizzato nelle scene dell'ecosistema GZ-ARGO, comprese automazioni associate all'inserimento e al disinserimento e scene programmate. Questo permette, ad esempio, di coordinare tapparelle, illuminazione o altri carichi con lo stato dell'impianto.
Il sistema controlla se il relè è raggiungibile?
Sì. Sono disponibili lo stato online/offline del dispositivo e l'intensità del segnale radio, oltre alla funzione di test del segnale utile durante l'installazione.
Come può essere installato?
Il modulo supporta montaggio su guida DIN tramite staffa, fissaggio a vite tramite staffa oppure fissaggio adesivo. Le dimensioni sono solamente 47 × 47 × 24 mm.
GZ-ARGO-R220

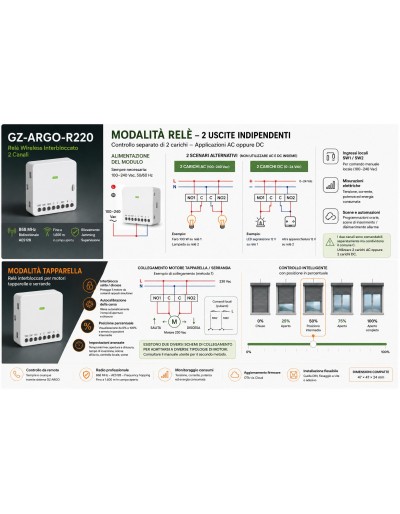

Flyer Commerciale GZ-ARGO-R220
