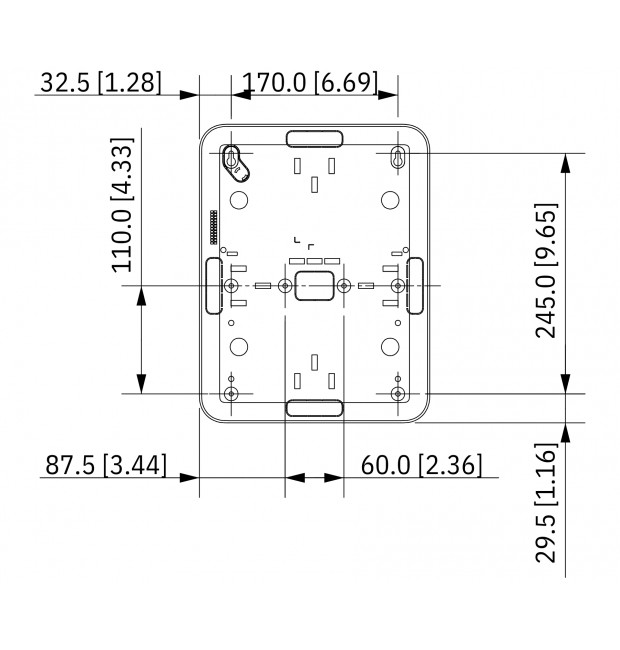

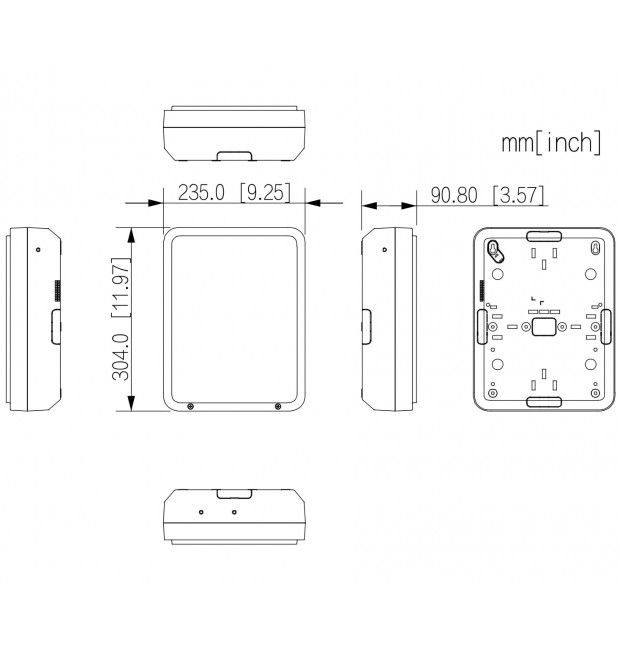

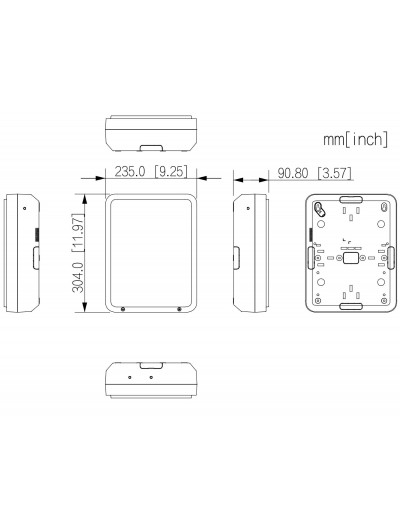

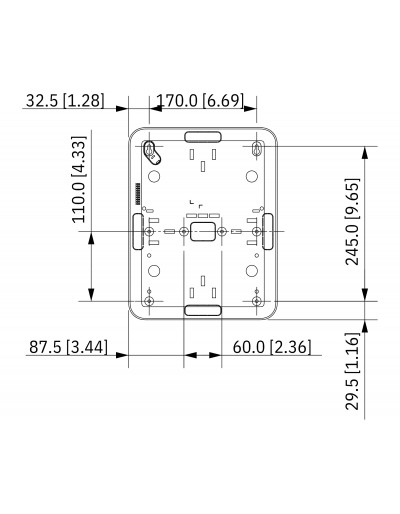

GZ-ARGO-CABLE – Modulo Wireless 16 Ingressi Filari + 4 Uscite Relè per Sistema GZ-ARGO

Il GZ-ARGO-CABLE è un modulo professionale di espansione I/O sviluppato per integrare all'interno del sistema GZ-ARGO periferiche antifurto filari tradizionali, nuove o già presenti sull'impianto.

È la soluzione ideale quando si desidera utilizzare la flessibilità e la gestione evoluta di un sistema radio GZ-ARGO senza rinunciare ai vantaggi del cablaggio tradizionale. È possibile collegare rilevatori PIR, doppia tecnologia, contatti magnetici, barriere perimetrali, sensori tecnici, rilevatori incendio, pulsanti antipanico, sensori gas, rilevatori di allagamento, chiavi di comando e numerose altre periferiche filari dotate di uscita compatibile.

Il vantaggio fondamentale è architetturale: GZ-ARGO-CABLE non deve essere necessariamente installato vicino alla centrale. Può essere posizionato nel punto dell'edificio nel quale convergono le linee filari e comunicare con la centrale attraverso il protocollo radio professionale GZ-ARGO.

Questo permette sia di recuperare e modernizzare impianti filari esistenti, sia di realizzare nuovi impianti nei quali vengono utilizzati rilevatori cablati nelle zone dove risultano più convenienti, mantenendo la centrale completamente separata e collegata al modulo via radio.

Un vero sistema ibrido: periferiche filari e collegamento radio verso la centrale

In una centrale filare tradizionale tutti i cavi delle zone devono normalmente convergere verso la centrale o verso espansioni collegate mediante BUS. Con GZ-ARGO-CABLE questo vincolo viene completamente ripensato.

Il modulo può essere installato, ad esempio, in un locale tecnico, in una zona distante dell'edificio, in un altro piano oppure nel punto in cui convergono i cavi di un vecchio impianto. Le periferiche vengono collegate localmente ai suoi 16 ingressi, mentre la comunicazione verso GZ-ARGO avviene attraverso il collegamento radio 868 MHz bidirezionale.

Questa architettura permette di ridurre drasticamente opere murarie, nuove canalizzazioni e modifiche agli impianti esistenti, rendendo molto più semplice la sostituzione di vecchie centrali mantenendo una parte significativa della sensoristica già installata.

Fino a 4 moduli per centrale: 64 ingressi filari e 16 uscite distribuite

Una centrale GZ-ARGO può gestire fino a 4 moduli GZ-ARGO-CABLE.

Poiché ogni modulo mette a disposizione 16 ingressi filari e 4 uscite, è possibile raggiungere complessivamente:

• 64 ingressi filari;
• 16 uscite relè programmabili;
• 8 uscite ausiliarie di alimentazione, distribuite sui quattro moduli.

Le espansioni possono inoltre essere distribuite fisicamente in punti differenti dell'edificio. Questo permette di costruire impianti di dimensioni importanti senza creare un'unica enorme concentrazione di cavi attorno alla centrale.

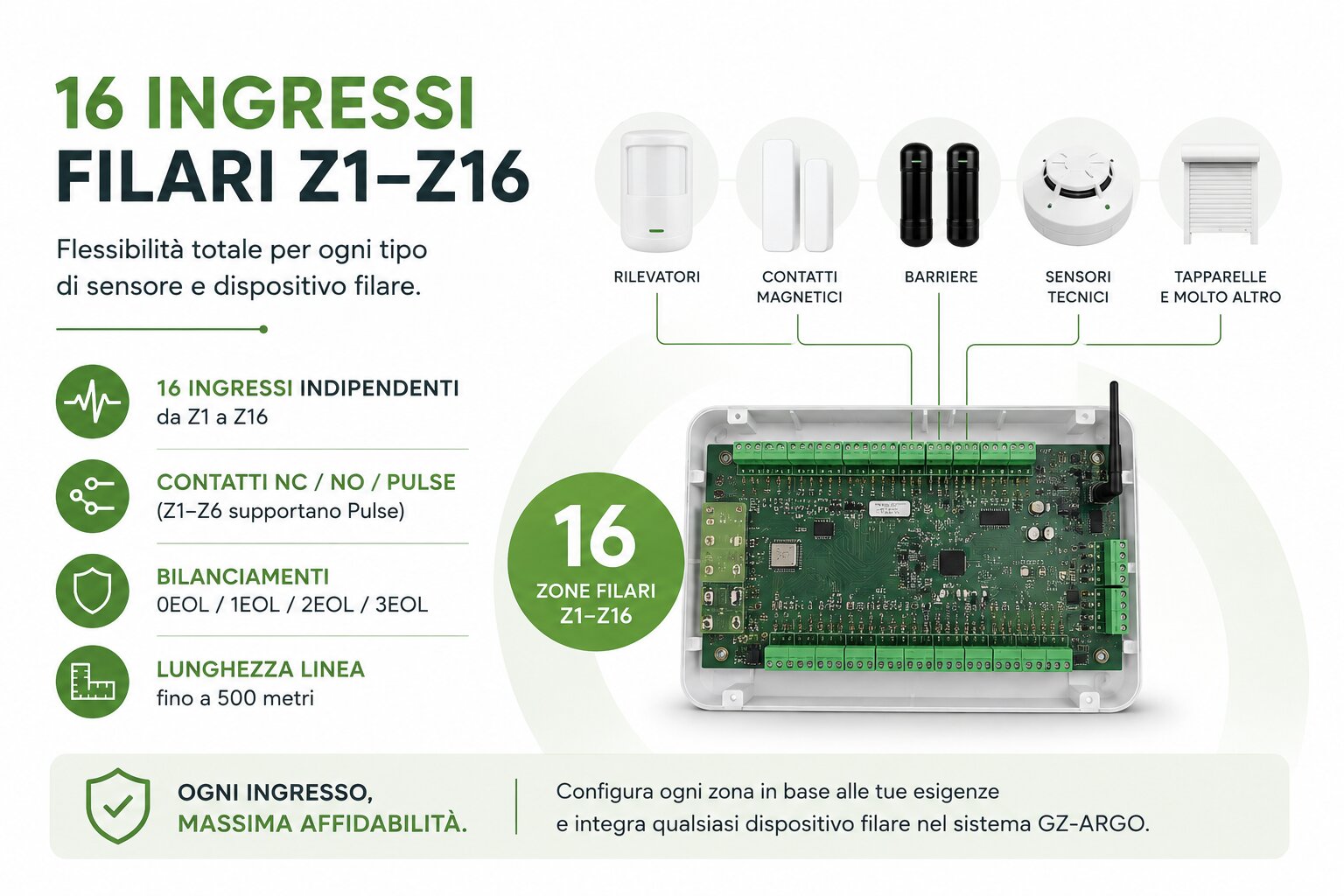

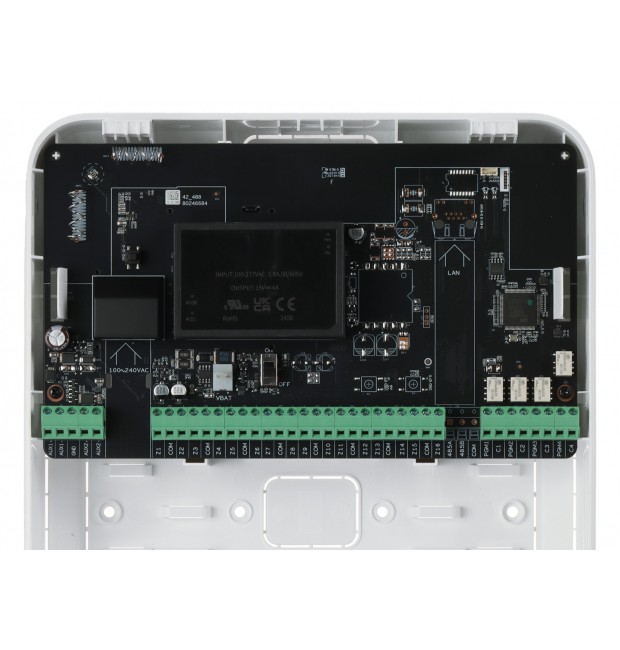

16 ingressi filari universali Z1–Z16

GZ-ARGO-CABLE dispone di 16 ingressi filari indipendenti, identificati da Z1 a Z16, configurabili singolarmente in funzione della periferica collegata.

Questo permette all'installatore di utilizzare sullo stesso modulo sensori differenti, ciascuno con la propria configurazione e la propria funzione all'interno dell'impianto.

Gli ingressi supportano:

• contatto normalmente chiuso NC;
• contatto normalmente aperto NO;
• ingresso a impulsi sui canali supportati;
• nessun bilanciamento – 0EOL;
• bilanciamento singolo – 1EOL;
• doppio bilanciamento – 2EOL;
• triplo bilanciamento – 3EOL.

I canali da Z1 a Z6 supportano inoltre il rilevamento a impulsi, utile per periferiche che generano sequenze di commutazioni invece del semplice cambio permanente dello stato del contatto.

Le linee possono raggiungere, nelle condizioni di cablaggio previste, una lunghezza fino a circa 500 metri, rendendo il modulo utilizzabile anche in installazioni professionali estese.

Singolo, doppio e triplo bilanciamento: controllo completo della linea

Una delle caratteristiche più importanti del GZ-ARGO-CABLE è il supporto delle configurazioni 0EOL, 1EOL, 2EOL e 3EOL.

Questo permette di adattare il modulo sia agli impianti più semplici sia alle installazioni professionali nelle quali è necessario distinguere diversi stati della periferica attraverso la stessa linea.

• 0EOL: gestione tradizionale del contatto senza resistenza di fine linea.
• 1EOL: bilanciamento singolo della linea.
• 2EOL: consente di distinguere anche la condizione di tamper/manomissione.
• 3EOL: permette di gestire separatamente allarme, tamper e mascheramento/guasto quando supportati dalla periferica collegata.

Per la configurazione 1EOL sono disponibili valori resistivi predefiniti di 1,1 kΩ, 2,2 kΩ, 4,7 kΩ, 5,6 kΩ, 6,8 kΩ e 8,2 kΩ, oltre alla possibilità di impostare valori personalizzati compresi tra 1 kΩ e 15 kΩ.

Questa elevata flessibilità facilita enormemente il recupero di impianti già cablati con differenti standard di bilanciamento.

Compatibile con un'enorme varietà di periferiche filari

Ogni ingresso può essere associato alla funzione richiesta dall'impianto. Il sistema prevede differenti categorie di allarme, tra cui:

• Intrusione;
• Incendio;
• Soccorso / Medical Help;
• Pulsante antipanico;
• Rilevazione gas;
• Allagamento.

Questo significa che il GZ-ARGO-CABLE non è una semplice espansione per sensori PIR, ma un vero punto universale di integrazione per dispositivi di sicurezza filari.

È quindi possibile utilizzare rilevatori volumetrici, doppia tecnologia, contatti magnetici, barriere IR, sensori da esterno, rilevatori tecnici, pulsanti, dispositivi antincendio dotati di uscita compatibile e numerose altre periferiche professionali.

Zone istantanee, ritardate, 24H e modalità HOME

Ogni dispositivo filare collegato può essere configurato in base alla funzione che deve svolgere all'interno del sistema.

Sono disponibili differenti modalità operative:

• Instant: l'ingresso genera immediatamente l'evento previsto.
• Delay: ingresso con tempo di ritardo configurabile.
• 24H: ingresso permanentemente operativo indipendentemente dal normale stato di inserimento.
• Home Mode: possibilità di stabilire se il sensore deve essere attivo durante l'inserimento parziale.
• Doorbell: possibilità di utilizzare un ingresso come segnalazione di apertura con funzione campanello quando il sistema è disinserito.

Ogni ingresso può inoltre essere associato alla sirena e, quando previsto dall'impianto, a una telecamera, creando scenari integrati tra allarme e videosorveglianza.

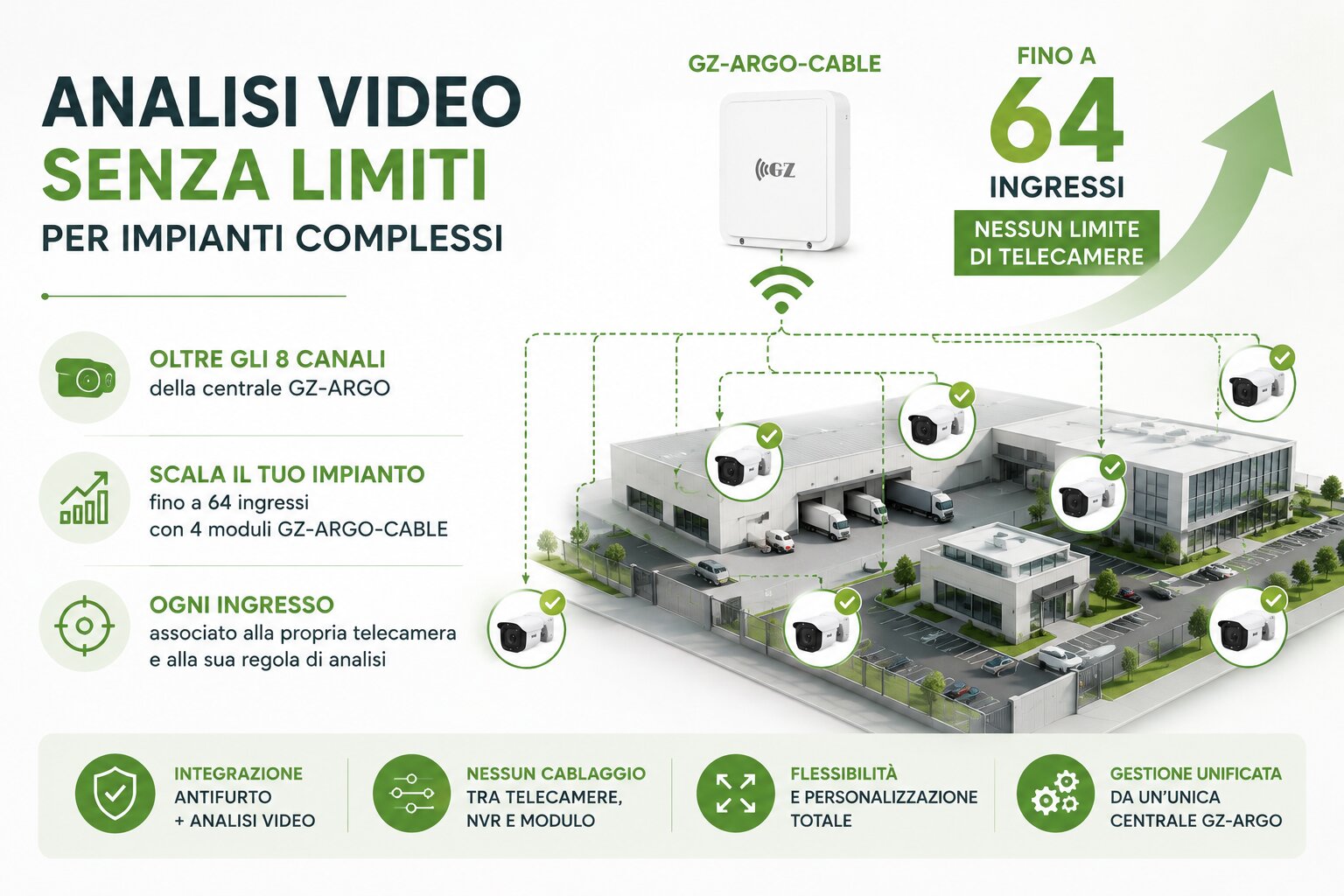

Oltre gli 8 canali video della centrale: analisi video estesa tramite GZ-ARGO-CABLE

Le centrali GZ-ARGO permettono di integrare direttamente fino a 8 telecamere con analisi video, associando singolarmente ciascun canale alla logica di allarme della centrale. Negli impianti di videosorveglianza più complessi, dove sono presenti 9, 10 o molte più telecamere, il GZ-ARGO-CABLE permette di superare questo limite architetturale sfruttando i propri ingressi di allarme come ulteriori punti di integrazione tra analisi video e sistema antifurto.

Attraverso il modulo IP di integrazione GZ-MODIP8, gli ingressi del GZ-ARGO-CABLE possono essere associati direttamente alle singole regole di analisi video delle telecamere, senza la necessità di realizzare un collegamento fisico tra l'uscita di allarme della telecamera o dell'NVR e l'espansione. L'evento generato dalla regola video viene quindi trasformato in un vero e proprio ingresso di allarme gestito dal sistema GZ-ARGO.

In questo modo ogni ingresso può essere dedicato a una specifica telecamera o a una determinata regola di analisi: attraversamento linea, intrusione in area, protezione perimetrale o altre analisi disponibili sulla telecamera possono diventare eventi indipendenti, gestibili e programmabili all'interno dell'impianto antifurto.

Il limite non è quindi più legato esclusivamente agli 8 canali video integrabili direttamente nella centrale, ma può essere esteso attraverso gli ingressi messi a disposizione dalle espansioni. Ogni GZ-ARGO-CABLE dispone di 16 ingressi e, utilizzando fino a 4 espansioni per centrale, il sistema mette a disposizione fino a 64 ingressi utilizzabili anche per costruire integrazioni video evolute e altamente personalizzate.

Ingressi utilizzabili anche come chiave filare di inserimento e disinserimento

Un ingresso può essere configurato anche come Keyswitch, consentendo di utilizzare dispositivi filari esterni per comandare lo stato del sistema.

È possibile definire le aree controllate e associare il comando a differenti operazioni, tra cui:

• inserimento totale;
• inserimento parziale HOME;
• disinserimento;
• gestione del comando mediante impulso oppure mediante stato stabile della chiave.

Questo rende possibile mantenere o integrare selettori, chiavi elettroniche, sistemi di controllo accessi o altre apparecchiature filari già presenti sull'impianto.

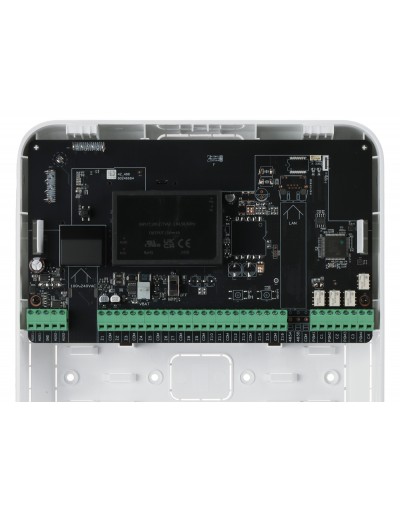

4 uscite relè programmabili fino a 30 VDC / 3 A

Oltre ai 16 ingressi, GZ-ARGO-CABLE mette a disposizione 4 uscite programmabili, identificate come PGM1–PGM4.

Ogni uscita supporta un carico massimo di 30 VDC / 3 A ed è configurabile come normalmente aperta o normalmente chiusa.

Le uscite possono lavorare in due modalità principali:

• Bistabile: l'uscita mantiene lo stato fino al comando successivo.
• Impulsiva: l'uscita si attiva per il tempo programmato, con durata configurabile fino a 600 secondi.

È quindi possibile comandare sirene, segnalatori, relè di potenza, luci, automazioni, elettroserrature o altri dispositivi compatibili.

Automazioni delle uscite su allarme, inserimento e programmazione oraria

Le uscite del modulo non sono semplici relè comandabili manualmente, ma possono partecipare agli scenari del sistema GZ-ARGO.

Sono previste associazioni automatiche con:

• inserimento o disinserimento di una o più aree;
• generazione di un allarme da parte di una periferica;
• programmazioni temporali definite nel sistema.

Questo permette di utilizzare GZ-ARGO-CABLE anche come vero e proprio modulo di automazione distribuito all'interno dell'impianto.

Alimentatore integrato: 2 uscite ausiliarie 14,5 V fino a 2 A complessivi

Il modulo integra due linee di alimentazione ausiliaria, utilizzabili per alimentare direttamente le periferiche filari collegate.

Con alimentazione di rete, le due uscite AUX mettono a disposizione complessivamente 14,5 V / 2 A.

Questo permette di alimentare direttamente numerosi dispositivi quali:

• rilevatori PIR e doppia tecnologia;
• barriere perimetrali;
• rilevatori filari da esterno;
• moduli elettronici;
• sirene e dispositivi compatibili;
• sensori tecnici che necessitano di alimentazione continua.

Il sistema controlla inoltre lo stato delle uscite ausiliarie ed è in grado di segnalare condizioni di sovraccarico o cortocircuito.

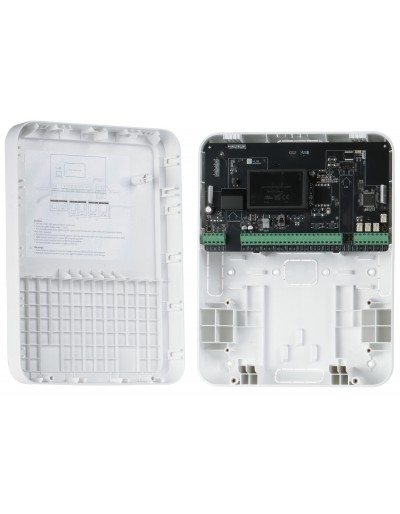

Batteria tampone professionale 12 V 7 Ah

All'interno del contenitore è prevista l'installazione di una batteria ricaricabile 12 V 7 Ah, che consente al modulo e alle periferiche alimentate di continuare a funzionare anche in assenza della rete elettrica.

Il dispositivo monitora lo stato della batteria e segnala eventuali condizioni di batteria insufficiente. La documentazione tecnica indica un'autonomia statica fino a circa 30 ore, variabile naturalmente in funzione dell'assorbimento delle periferiche esterne collegate.

Il caricabatteria è integrato e il modulo gestisce automaticamente il ripristino dell'alimentazione e la ricarica dell'accumulatore.

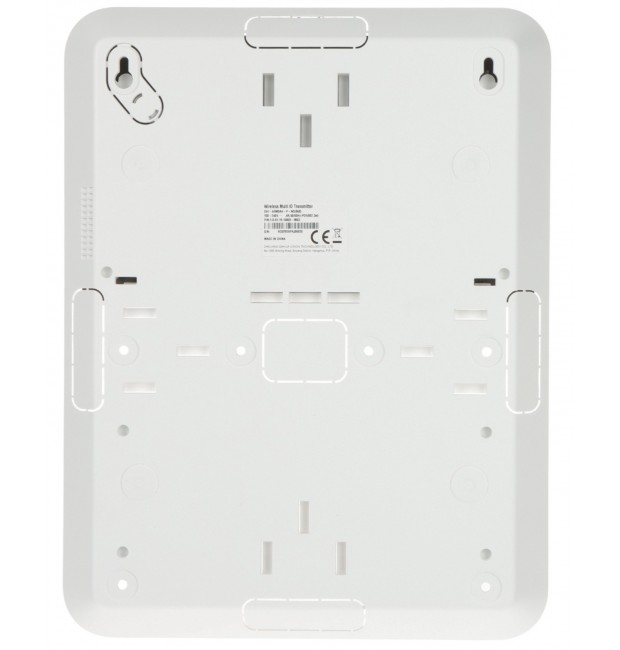

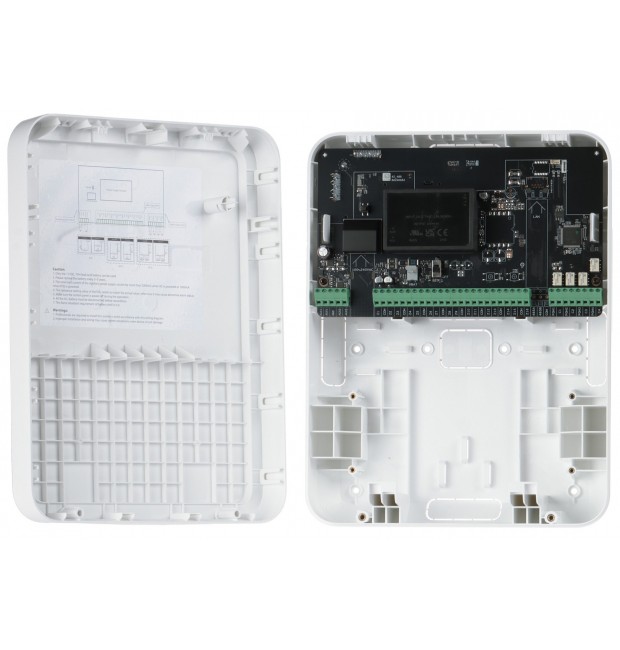

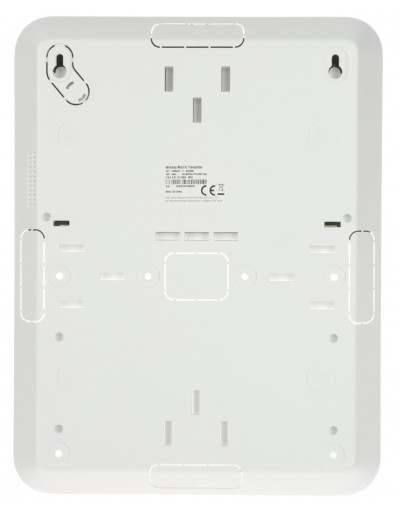

Doppia protezione tamper: apertura e rimozione dalla parete

Il contenitore del GZ-ARGO-CABLE è protetto da un sistema antimanomissione completo.

Sono presenti due differenti controlli:

• tamper apertura contenitore, che rileva il tentativo di aprire il modulo;
• tamper antistrappo a parete, che rileva il tentativo di rimuovere fisicamente l'apparato dalla superficie di installazione.

Lo stato del tamper viene supervisionato dal sistema GZ-ARGO esattamente come avviene per le altre periferiche professionali dell'impianto.

Radio professionale 868 MHz bidirezionale fino a 1.600 metri

La comunicazione con la centrale utilizza il protocollo radio professionale GZ-ARGO sulla banda 868 MHz.

La trasmissione è bidirezionale, protetta mediante crittografia AES128 e utilizza tecniche di Frequency Hopping per migliorare la stabilità della comunicazione.

La portata dichiarata raggiunge fino a 1.600 metri in campo aperto, permettendo di collocare il modulo anche a notevole distanza dalla centrale.

Quando necessario, il collegamento radio può inoltre essere esteso attraverso il ripetitore GZ-ARGO, aumentando ulteriormente la flessibilità progettuale dell'impianto.

Supervisione completa del modulo e delle periferiche collegate

GZ-ARGO-CABLE viene supervisionato continuamente dal sistema e permette di controllare diversi parametri operativi.

• stato online/offline;
• intensità del segnale radio;
• presenza dell'alimentazione esterna;
• livello della batteria;
• stato del tamper;
• numero delle periferiche filari configurate;
• stato degli ingressi;
• stato delle uscite relè;
• sovraccarico o cortocircuito delle uscite ausiliarie.

Il firmware del dispositivo supporta inoltre l'aggiornamento remoto, permettendo di mantenere nel tempo il modulo aggiornato e integrato con l'evoluzione della piattaforma GZ-ARGO.

La soluzione ideale per recuperare un impianto filare esistente

GZ-ARGO-CABLE trova una delle sue applicazioni più interessanti nella ristrutturazione di vecchi impianti antifurto.

Quando cavi e periferiche sono ancora perfettamente utilizzabili, non è necessariamente necessario sostituire l'intero impianto. È possibile scollegare le vecchie linee dalla centrale esistente, collegarle al GZ-ARGO-CABLE e portare tutti quegli ingressi all'interno dell'ecosistema GZ-ARGO.

L'installatore può quindi mantenere sensori e cablaggi esistenti, sostituendo la logica di gestione con una piattaforma moderna e aggiungendo successivamente periferiche radio GZ-ARGO nelle zone nelle quali non è presente alcuna predisposizione.

Non solo retrofit: ideale anche per realizzare nuovi impianti filari GZ-ARGO

Il modulo non deve essere considerato soltanto come un'interfaccia per vecchi impianti.

GZ-ARGO-CABLE consente infatti di progettare da zero nuovi sistemi filari o ibridi, utilizzando periferiche cablate dove questa tecnologia offre maggiori vantaggi e periferiche wireless nelle zone più difficili da raggiungere.

Ad esempio, in una nuova costruzione è possibile cablare tutti i rilevatori di un determinato piano verso un GZ-ARGO-CABLE locale e collegare successivamente quel modulo via radio alla centrale.

Il risultato è un'architettura modulare, distribuita e molto più flessibile rispetto al classico impianto nel quale ogni singola linea deve raggiungere fisicamente la centrale.
