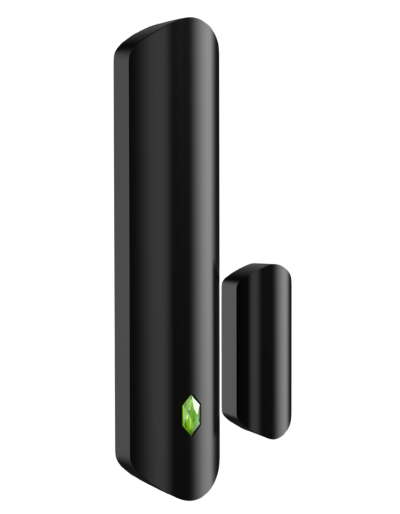

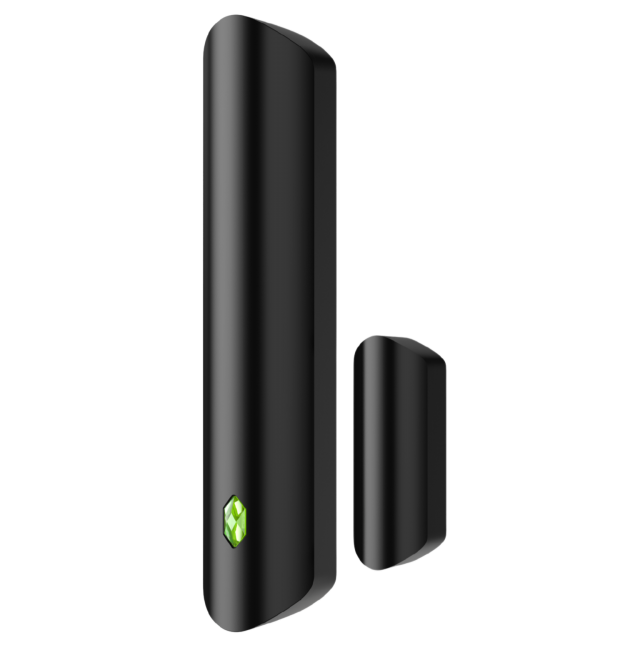

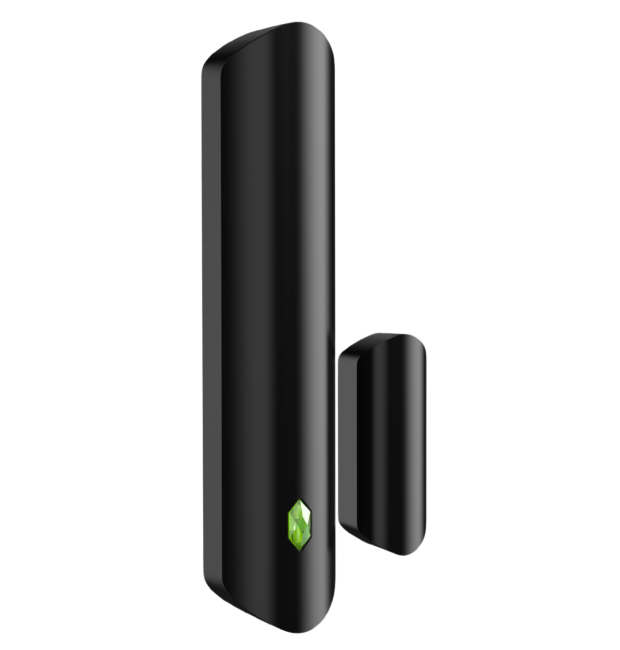

GZ-ARGO-MAGB-PLUS - Contatto magnetico NERO radio 868 MHz con SHOCK regolabile, inclinometro triaxiale e ingresso ausiliario

Il GZ-ARGO-MAGB-PLUS è la versione evoluta in colore NERO del contatto magnetico professionale della linea GZ Argo, progettata per offrire una protezione perimetrale molto più completa rispetto a un tradizionale sensore di apertura.

Oltre al normale contatto magnetico Reed, il dispositivo integra un accelerometro triaxiale utilizzato per rilevare urti, vibrazioni e variazioni di inclinazione. Questo consente al sistema di riconoscere non soltanto quando una porta o una finestra viene aperta, ma anche quando il serramento viene colpito, forzato, movimentato o inclinato.

La presenza di un ingresso ausiliario esterno configurabile aumenta ulteriormente la flessibilità del prodotto, permettendo di collegare periferiche filari come sensori per tapparella, contatti a fune o ulteriori contatti esterni e portarli all’interno del sistema radio GZ Argo.

La comunicazione con la centrale avviene tramite radio bidirezionale a 868 MHz, con crittografia AES128, tecnologia Frequency Hopping e rilevazione delle interferenze radio. La portata dichiarata può raggiungere fino a 1.200 metri in spazio aperto.

Non solo apertura: sensore SHOCK per colpi e tentativi di forzatura

Uno degli aspetti più importanti del GZ-ARGO-MAGB-PLUS è la presenza del sensore SHOCK integrato. L’accelerometro triaxiale interno è in grado di misurare l’intensità delle sollecitazioni ricevute dal serramento e generare un allarme quando viene superata la soglia configurata.

Questo permette al dispositivo di rilevare colpi sulla porta o sulla finestra, vibrazioni, percussioni e tentativi di forzatura o sfondamento. In una protezione tradizionale il contatto magnetico genera l’allarme solamente quando il serramento viene effettivamente aperto; con lo SHOCK integrato è invece possibile ottenere una segnalazione anticipata del tentativo di effrazione.

La funzione è particolarmente interessante per la protezione di porte, finestre, telai e serramenti sui quali è importante riconoscere un’azione aggressiva prima ancora che il magnete venga separato dal sensore.

Sensibilità SHOCK completamente regolabile

La rilevazione degli urti non utilizza una soglia fissa. La sensibilità SHOCK è regolabile direttamente attraverso la configurazione del sistema e può essere impostata su tre differenti livelli:

• Alta sensibilità, per rilevare sollecitazioni più leggere.
• Media sensibilità, configurazione standard per molte applicazioni.
• Bassa sensibilità, indicata quando il serramento è soggetto a vibrazioni ambientali più importanti.

Questa regolazione permette all’installatore di adattare il sensore alla tipologia dell’infisso e al contesto reale di installazione, aumentando l’affidabilità e contribuendo a ridurre gli allarmi indesiderati.

È inoltre disponibile una funzione dedicata alla gestione dei singoli colpi accidentali. Quando viene attivata, il dispositivo può richiedere due sollecitazioni ravvicinate entro circa un secondo prima di generare l’allarme, consentendo di discriminare meglio un evento occasionale da una sequenza di urti potenzialmente riconducibile a un tentativo di effrazione.

• Shock regolabile su tre livelli di sensibilità.
• Rilevazione vibrazioni mediante accelerometro triaxiale.
• Rilevazione tentativi di scasso prima dell’apertura.
• Filtro urto singolo configurabile.
• Taratura adattabile alla struttura del serramento.

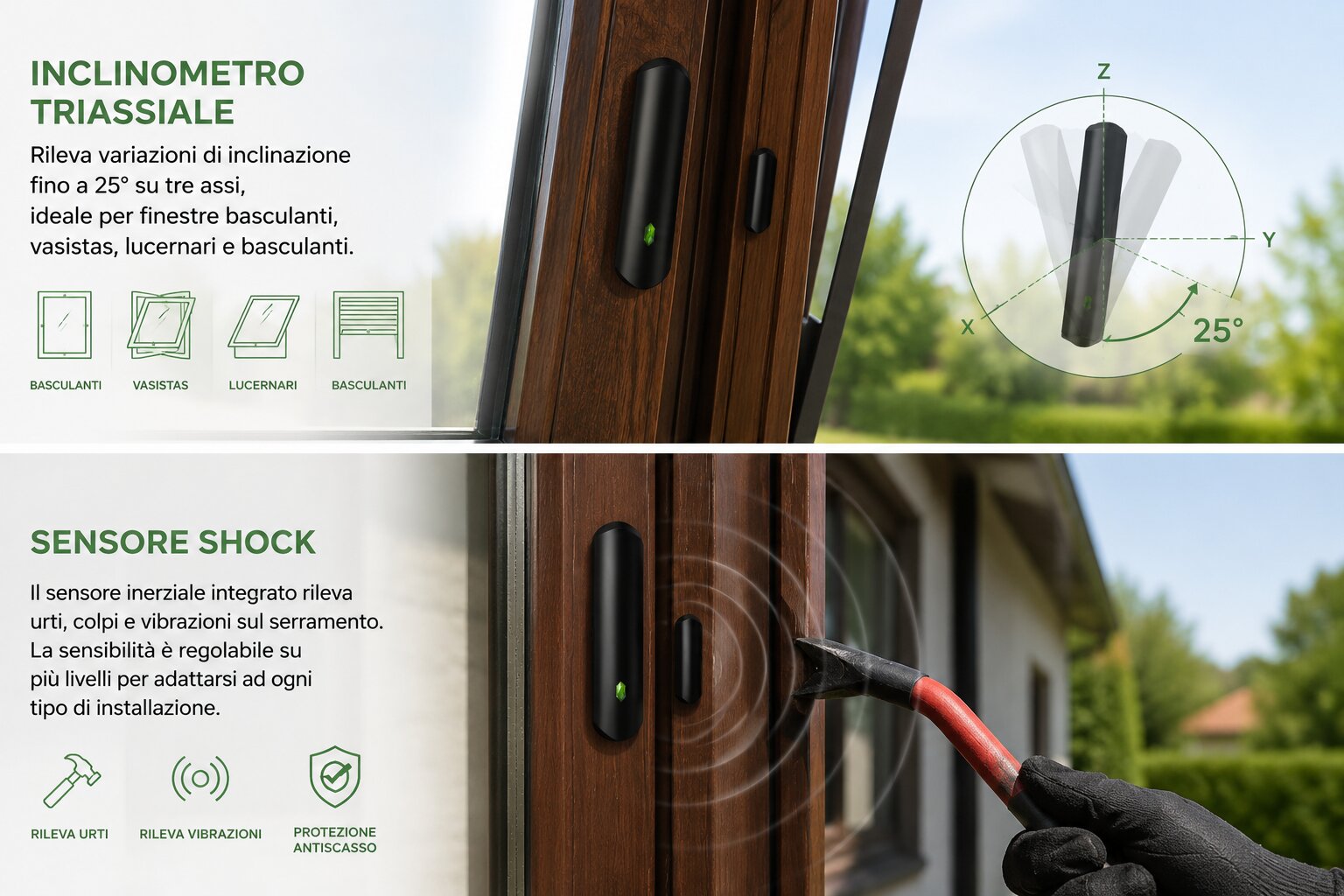

Inclinometro triaxiale regolabile da 5° a 25°

Il GZ-ARGO-MAGB-PLUS utilizza l’accelerometro triaxiale interno anche come inclinometro. Il sensore può quindi rilevare una variazione dell’assetto del dispositivo e generare un allarme quando l’inclinazione supera la soglia impostata.

La soglia è completamente regolabile e può essere impostata a 5°, 10°, 15°, 20° oppure 25°. L’installatore può quindi decidere con precisione quale movimento deve essere considerato significativo in base alla specifica applicazione.

Questa funzione è particolarmente utile su finestre basculanti, vasistas, lucernari, portoni, basculanti e più in generale su tutti gli elementi nei quali la variazione di posizione non corrisponde necessariamente a una tradizionale apertura lineare rilevabile esclusivamente tramite magnete.

Ritardo inclinazione regolabile da 1 a 60 secondi

Oltre all’angolo di intervento è possibile configurare anche il tempo di permanenza dell’inclinazione. Il sistema permette di scegliere valori di 1, 2, 3, 5, 10, 15, 20, 30, 45 oppure 60 secondi.

L’allarme viene quindi generato soltanto quando il dispositivo supera l’angolo configurato e rimane nella nuova posizione per un tempo superiore alla soglia selezionata. Questa doppia regolazione di angolo + tempo permette di adattare con precisione il comportamento dell’inclinometro all’applicazione reale.

Ad esempio, una variazione momentanea può essere ignorata, mentre uno spostamento permanente o prolungato del serramento può essere riconosciuto come evento di allarme.

• Angolo configurabile: 5°, 10°, 15°, 20° o 25°.
• Ritardo configurabile: da 1 a 60 secondi.
• Rilevazione variazioni di assetto del serramento.
• Ideale per basculanti, vasistas e lucernari.
• Maggiore precisione grazie alla doppia regolazione angolo/tempo.

Ingresso ausiliario per sensori tapparella e periferiche filari

Un’altra caratteristica fondamentale del GZ-ARGO-MAGB-PLUS è la presenza di 1 ingresso digitale esterno, che permette di collegare al dispositivo un’ulteriore periferica filare e trasmetterne lo stato alla centrale attraverso il collegamento radio del contatto.

L’ingresso può essere utilizzato per collegare contatti magnetici aggiuntivi, sensori esterni, contatti a fune, sensori tapparella o altre periferiche compatibili dotate di uscita a contatto.

In questo modo il GZ-ARGO-MAGB-PLUS non svolge soltanto la funzione di contatto magnetico evoluto, ma può diventare anche un vero trasmettitore radio per integrare una periferica cablata nel sistema GZ Argo.

Ingresso configurabile NC, NO oppure Pulse

L’ingresso ausiliario può essere configurato secondo tre differenti logiche operative:

• NC - Normalmente Chiuso.
• NO - Normalmente Aperto.
• Pulse - Conteggio impulsi.

La modalità Pulse è particolarmente interessante per la gestione dei sensori a fune per tapparella, che generano una sequenza di impulsi durante il movimento dell’avvolgibile.

Questa possibilità aumenta notevolmente la flessibilità dell’installazione: con un solo dispositivo radio è possibile proteggere il serramento tramite magnete + SHOCK + inclinometro e contemporaneamente collegare una periferica filare esterna.

• 1 ingresso ausiliario integrato.
• Configurazione NC.
• Configurazione NO.
• Configurazione impulsiva Pulse.
• Collegamento sensori tapparella e contatti a fune.
• Integrazione di periferiche filari nel sistema radio GZ Argo.

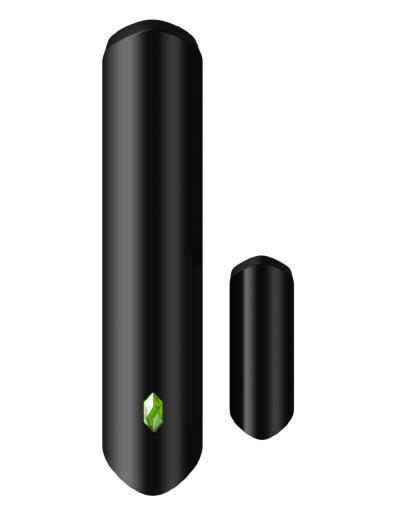

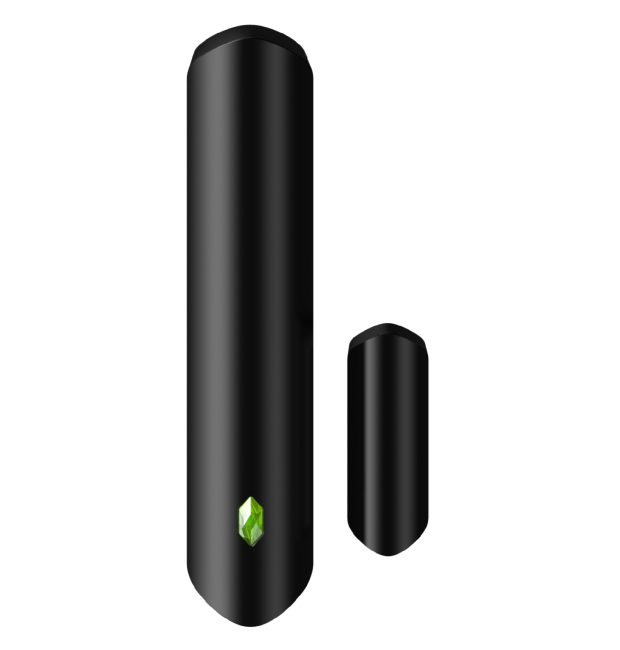

Versione NERA per serramenti scuri, antracite e moderni

Il GZ-ARGO-MAGB-PLUS proposto in questa scheda è realizzato in colore NERO. Questa caratteristica permette di ottenere un risultato estetico molto più pulito quando il dispositivo viene installato su serramenti scuri, porte nere, infissi in alluminio antracite o elementi architettonici sui quali un tradizionale sensore bianco risulterebbe troppo evidente.

Il design compatto e sottile permette di mantenere un’installazione discreta e professionale, senza rinunciare alle funzioni evolute della versione PLUS.

Radio 868 MHz bidirezionale con portata fino a 1.200 metri

Il GZ-ARGO-MAGB-PLUS comunica con la centrale tramite radio professionale nella banda 868.0 MHz - 868.6 MHz. La comunicazione è bidirezionale, permettendo alla centrale e alla periferica di scambiarsi informazioni sullo stato del dispositivo e sulla qualità della comunicazione.

La portata dichiarata può raggiungere fino a 1.200 metri in spazio aperto, caratteristica che rende il dispositivo adatto non soltanto ad appartamenti, ma anche a ville, attività commerciali, uffici e installazioni professionali più estese.

La portata effettiva dipende naturalmente dalle condizioni reali dell’installazione, dalla presenza di muri, solai, strutture metalliche, interferenze e altri ostacoli alla propagazione radio.

Crittografia AES128, Frequency Hopping e rilevazione jamming

La comunicazione radio utilizza crittografia AES128 per proteggere lo scambio dei dati tra centrale e periferica.

La tecnologia Frequency Hopping permette al sistema di utilizzare differenti frequenze all’interno della banda disponibile, contribuendo a mantenere stabile la comunicazione anche in ambienti nei quali sono presenti altri dispositivi radio.

Il sistema supporta inoltre la rilevazione jamming, consentendo di individuare condizioni anomale o interferenze sulla comunicazione radio e aumentando il livello di supervisione dell’impianto.

Sensore di temperatura ambientale integrato

Il GZ-ARGO-MAGB-PLUS integra anche un sensore di temperatura ambientale, permettendo al sistema di visualizzare la temperatura dell’ambiente nel quale il dispositivo è installato.

Il range di misurazione è compreso tra -15 °C e +65 °C, con una precisione dichiarata di circa ±1 °C.

È inoltre disponibile la funzione di allarme temperatura, che permette di generare una segnalazione quando la temperatura rilevata supera o scende sotto i valori configurati.

Configurazione completa tramite APP

Le principali funzioni del dispositivo possono essere configurate direttamente tramite APP. L’installatore può abilitare o disabilitare le diverse rilevazioni e adattarne il comportamento alle caratteristiche dell’impianto.

È possibile configurare la sensibilità dello SHOCK, impostare angolo e ritardo dell’inclinometro, selezionare la modalità dell’ingresso ausiliario NO, NC o Pulse, verificare il livello della batteria, controllare la qualità del segnale radio e supervisionare lo stato del dispositivo.

Il sensore supporta inoltre l’aggiornamento remoto cloud, permettendo di mantenere il dispositivo aggiornato nel tempo.

Tamper anti-manomissione e supervisione continua

Il dispositivo dispone di Tamper anti-manomissione. L’apertura del coperchio o l’alterazione del dispositivo può quindi essere rilevata e segnalata dal sistema.

La centrale può inoltre supervisionare livello batteria, qualità del segnale radio, stato online della periferica, stato del Tamper, apertura del contatto e temperatura ambiente, consentendo un controllo completo del dispositivo.

Batteria CR123A con autonomia fino a 3 anni

Il GZ-ARGO-MAGB-PLUS è alimentato da una singola batteria CR123A. Nelle condizioni di riferimento dichiarate, con circa due attivazioni giornaliere e batteria al 70% di efficienza, l’autonomia può arrivare fino a circa 3 anni utilizzando l’ingresso esterno in configurazione NO.

Il dispositivo integra la rilevazione automatica della batteria scarica, permettendo di programmare la sostituzione prima che il livello di alimentazione diventi insufficiente.

Design compatto per un’installazione discreta

Con dimensioni di soli 100,2 × 20,8 × 20,3 mm, il GZ-ARGO-MAGB-PLUS mantiene un profilo estremamente sottile e poco invasivo sull’infisso.

L’involucro è realizzato in PC + ABS e il peso netto è di circa 70 grammi. Il dispositivo è progettato per applicazioni interne su porte, finestre e serramenti non metallici.

Security Grade 2 per il sistema professionale GZ Argo

La versione radio 868 MHz è progettata per l’utilizzo all’interno di sistemi antintrusione professionali Security Grade 2 e la documentazione tecnica riporta conformità alle normative EN 50131-1, EN 50131-6, EN 50131-5-3 ed EN 50131-2-6, con classificazione ambientale Environmental Class II.

Nota tecnica: le funzioni supplementari SHOCK, inclinometro, ingresso esterno e allarme temperatura sono caratteristiche aggiuntive del dispositivo e non rientrano nelle specifiche funzioni coperte dalla certificazione IMQ.
